Эластичный элемент муфты CentaFlex A-400

Элемент муфты CentaFlex A-400

Назначение и область применения

Эластичный элемент CentaFlex A-400 — это ключевой демпфирующий узел (упругая вставка) для самых мощных соединительных муфт серии «А». Он предназначен для передачи экстремально высоких крутящих моментов между валами с одновременной компенсацией их взаимных смещений.

В дорожно-строительной технике данный типоразмер используется в приводах сверхтяжелых автобетоносмесителей, промышленных редукторов, горнодобывающего оборудования и крупных компрессорных установок. В отличие от жестких фланцевых соединений, этот элемент защищает трансмиссию от разрушения при резких пусковых ударах и гасит разрушительные вибрации двигателя.

Технические характеристики

• Тип изделия: Эластомерный упругий элемент без смазки (Maintenance-free), серия A.
• Серия/Размер: A-400 (самый крупный типоразмер в линейке CENTA-A).
• Крутящий момент ($T_{KN}$): Номинальный рабочий момент достигает 5000 Н·м, предельный пиковый момент — до 12 500 Н·м.

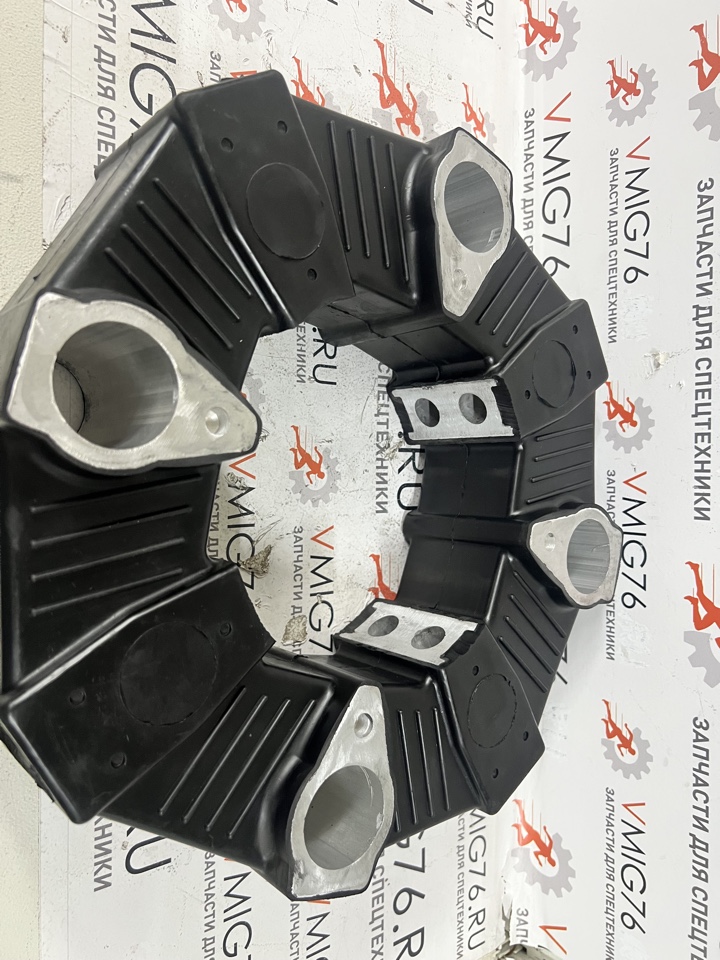

• Материал: Высокопрочная натуральная резина или силиконовый компаунд. Упругий элемент состоит из четырех массивных сегментов (4×90°).
• Диапазон рабочих температур: Для каучука — от -45°C до +80°C; для силикона — от -45°C до +120°C.
• Габариты: Внутренний диаметр — 195 мм, наружный диаметр — 390 мм, высота пакета — 100 мм. Вес элемента составляет около 11–11,25 кг.
• Податливость: Толстый слой резины воспринимает нагрузку сжатием и отклоняется на 3° под номинальной нагрузкой, доходя до 7,5° в перегрузочных режимах.
• Конструкция: Крепление к полумуфтам осуществляется мощными винтами M24.

Каталожные номера и маркировка

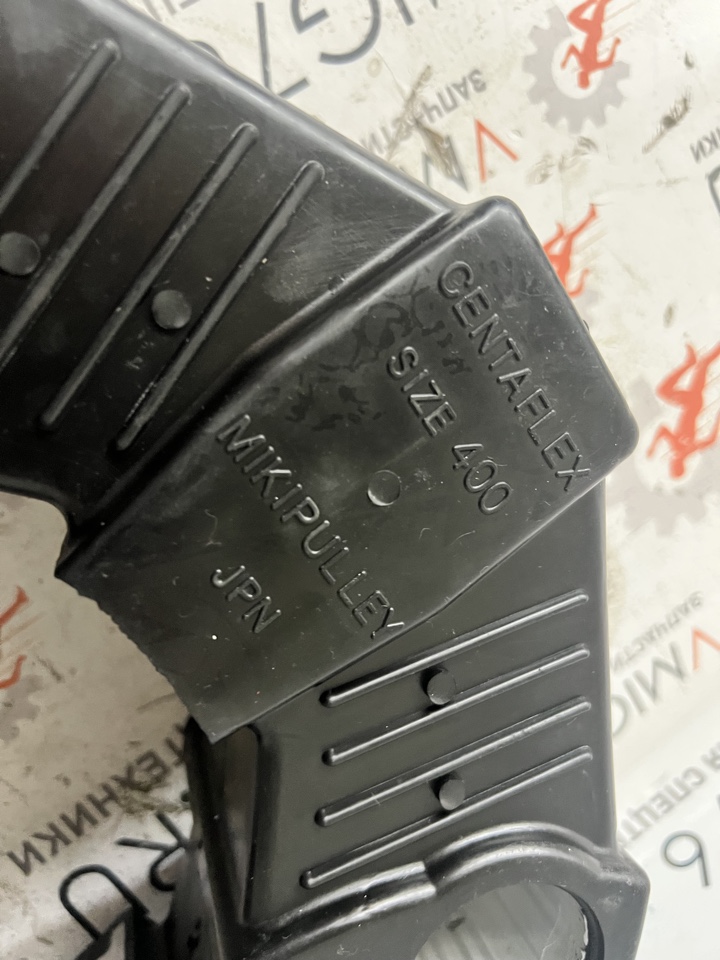

• Основной артикул производителя: CF-A-400 (или E-CF-A-400).
• Специфический OEM номер детали: CF-A-004-O0-1360 (может варьироваться в зависимости от исполнения).
• Альтернативные кросс-номера: Зависит от завода-изготовителя техники (например, Airtech, Hydreco).
• Классификация запчасти: Группа трансмиссия/силовой привод, раздел «Эластичные муфты CENTA серии А».

Применяемость (модели техники) Данный типоразмер применяется в тяжелой промышленной спецтехнике:

• Автобетоносмесители: На главных гидравлических приводах барабанов сверхтяжелых серий (Liebherr, Schwing Stetter объемом свыше 12–14 м³).
• Промышленные компрессоры: Поршневые и винтовые компрессорные установки большой мощности (Atlas Copco, Kaeser, Ingersoll Rand).
• Горнодобывающая техника: Приводы тяжелых конвейеров, мельниц и дробилок.
• Судостроение: Вспомогательные дизель-генераторы и рулевые машины крупного тоннажа.
• Также устанавливается на испытательных стендах для двигателей высокой мощности.
