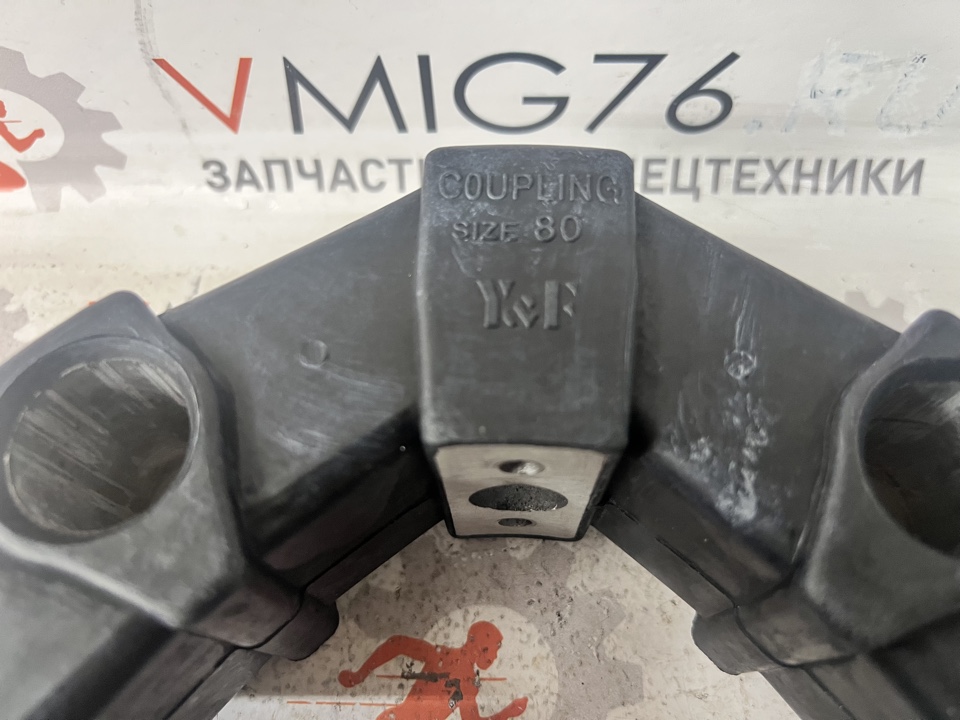

Эластичный элемент муфты А-80

1. Общее назначение и принцип работы

Муфта серии «A» (CENTAFLEX-A-80) — это жесткая на кручение, но гибкая в радиальном направлении муфта, предназначенная для соединения дизельного двигателя с гидравлическим насосом, компрессором или генератором.

В отличие от мягких демпферных муфт серии «H», серия «A» изготавливается из высокопрочного натурального каучука или силикона со стальным сердечником особой конструкции. Она практически не скручивается под нагрузкой, что позволяет использовать её в приводах, где требуется точная передача вращения без люфтов, при этом эффективно гася ударные нагрузки и компенсируя значительные осевые, радиальные и угловые смещения валов. Резиновый элемент работает преимущественно на сжатие, что обеспечивает огромный ресурс даже при высоких пиковых моментах.

2. Технические характеристики

• Тип изделия: Жесткая на кручение эластичная муфта промышленного стандарта.
• Артикул / Маркировка: CF-A-080, A-80.
• Производитель: CENTA Antriebe Kirschey GmbH (Германия).
• Материал эластичного элемента: Натуральный каучук (NR) или силиконовый эластомер.
• Твердость по Шору (Shore): 50А или 60А (выбирается в зависимости от требуемой жесткости привода).
• Крутящий момент: Диапазон от 10 до 14 000 Нм.
• Температурный режим эксплуатации:
  • Для каучука: от -45 °C до +80 °C (до +100 °C кратковременно).
  • Для силикона: от -45 °C до +120 °C.
• Конструкция: Состоит из двух металлических полумуфт и упругого резинового элемента между ними. Крепление осуществляется болтами (тип 0) или штифтами (тип S). Доступны конструкции из углеродного волокна или стекловолокна .

3. Каталожные номера (OEM и аналоги) При поиске на складах используйте следующие обозначения:

• Центральный артикул производителя: CENTAFLEX-A-080, CF-A-080.
• Специфические коды заказа (зависят от исполнения фланца): 008A-00080-GUEL-004010 (CF-A-080-0-60).
• Альтернативная маркировка: 80AS.

(Важно: Не путать с гидродинамическими муфтами другого типа действия).

4. Применяемость (совместимость техники) Муфты серии А-80 применяются на тяжелой спецтехнике среднего класса, промышленных генераторах и вспомогательных приводах:

• Экскаваторы и погрузчики: Komatsu PC200–PC300, Hitachi EX200–ZX230, Volvo EC210–EC290 (приводы вентиляторов охлаждения ДВС мощностью 120–170 л.с.).
• Дизель-генераторные установки (ДГУ): Привод от двигателей Cummins, Perkins, Doosan к генераторам средней мощности.
• Компрессорные станции: Atlas Copco, Kaeser, CompAir (для гашения пульсаций давления).
• Автобетоносмесители (АБС): Привод смесительного барабана от КОМ шасси грузовиков (Tigarbo, Liebherr, Schwing-Stetter).
• Судостроение: Вспомогательные приводы на катерах и судах малого тоннажа.
• Промышленные насосы: Центробежные и поршневые насосы высокого давления.

(Важно: перед заказом необходимо проверять типоразмер присоединительных отверстий и диаметр посадочных мест вала).

5. Признаки неисправности старой муфты Замена требуется незамедлительно при обнаружении следующих симптомов:

• Появление металлического лязга при изменении оборотов (признак износа резиновых втулок или разрушения обоймы).
• Сильная вибрация корпуса насоса или радиатора охлаждения.
• Протекание масла через уплотнения насоса вследствие биения вала.
• Визуальные дефекты: глубокие трещины в резине, отрыв резины от металла, разрушение крепежных ушей металлической обоймы.
• Запах горелой резины при работе под высокой нагрузкой.
