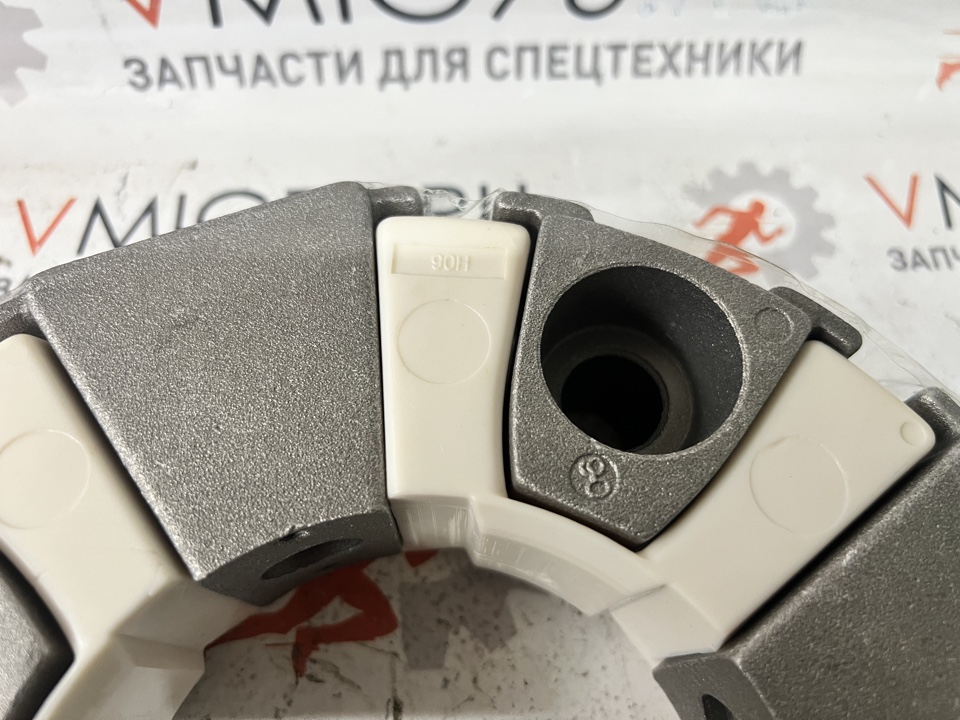

Муфта эластичная привода гидронасоса 90H

1. Общее назначение и принцип работы Муфта 90H — это резинометаллический демпферный элемент серии CENTAFLEX-H, предназначенный для передачи крутящего момента от дизельного двигателя к гидравлическому насосу в экскаваторах среднего класса.

Она выполняет роль гибкой проставки между маховиком ДВС и фланцем насоса. Основная задача муфты — гашение резонансных крутильных колебаний коленвала и защита дорогостоящего аксиально-поршневого насоса от гидроударов при резких остановках стрелы или ковша. Также она компенсирует небольшие перекосы валов, возникающие из-за износа опор двигателя.

2. Технические характеристики

• Тип изделия: Эластичная муфта-демпфер усиленного типоразмера.
• Артикул / Маркировка: CF-H-90, 90H, H90.
• Производитель: CENTA Antriebe Kirschey GmbH (Германия).
• Материал эластичного элемента: Высококачественный термоэластопласт со стальным армированием втулок.
• Свойства материала: Повышенная маслобензостойкость, устойчивость к температурам до +150 °C, сохранение упругости при сильных морозах.
• Крутящий момент: Рабочий диапазон составляет от 0,1 до 4 кНм.
• Температурный режим эксплуатации: от -50 °C до +150 °C.
• Габаритные размеры: Внутренний диаметр около 100 мм, наружный — 195 мм, высота — 55 мм. Вес детали составляет примерно 2,5 кг.

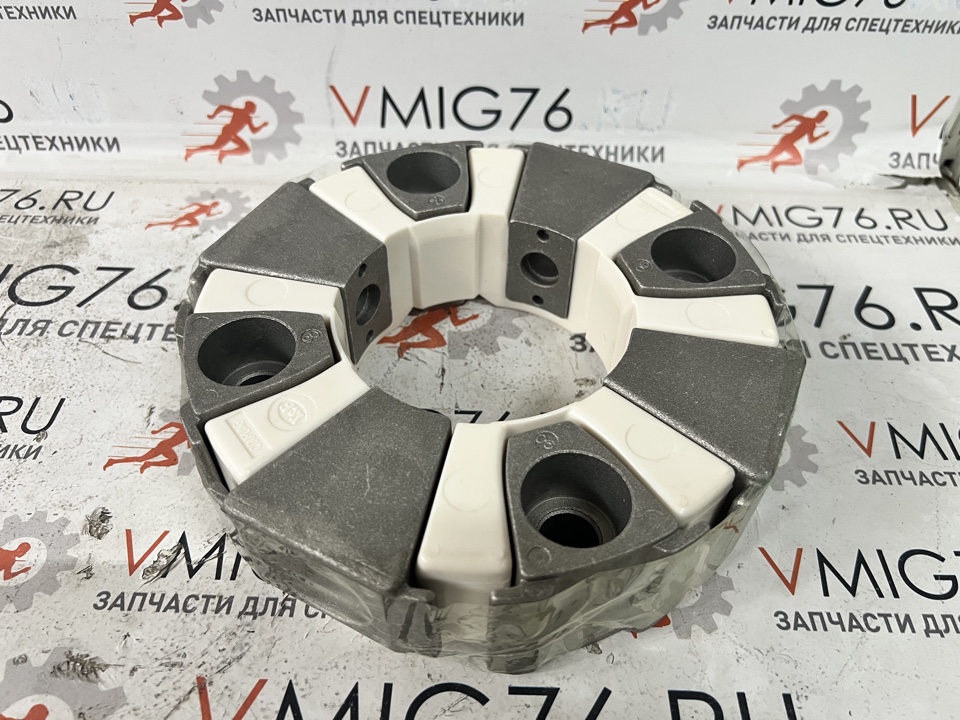

• Конструкция: Гибкий звездообразный элемент с массивными металлическими закладными втулками под болтовое соединение SAE.

3. Каталожные номера (OEM и аналоги) При поиске на складах используйте следующие обозначения:

• Центральный артикул производителя: CENTAFLEX-H-90, CF-H-90, CF-H-090-0.
• Hitachi (Хитачи): YB02RA00020, L4334892.
• Komatsu (Комацу): 20Y-970-1120, 20Y-970-1121.
• JCB (ДжиСиБи): 991-16004, 991-16005.
• Doosan (Дусан): 2474-9004A.
• Volvo (Вольво): VOE14511629.

4. Применяемость (совместимость техники) Муфта 90H устанавливается на популярные модели строительных машин весом 25–35 тонн:

• Hitachi (Хитачи): EX200-5 (поздние серийные номера), EX220, EX225USR, EX230, ZX230, ZX240, ZX250, ZX270, ZX280, ZAX270, ZAX330 (на некоторых модификациях главного насоса).
• Komatsu (Комацу): PC220-7/8, PC240, PC270, PC290, PC300 (ранние версии переходного периода).
• Doosan (Дусан): Solar 225LC-V, DX225, DX255, S225, S255.
• Hyundai (Хендай): R250, R260, R290, R320.
• Volvo (Вольво): EC240, EC250, EC290, EC300.
• JCB (ДжиСиБи): JS200 (усиленные версии), JS210, JS220, JS235, JS260.
• Case (Кейс): CX220, CX240, CX250, CX290.
• Liebherr (Либхер): A900C, A904, R914, R924.

(Важно: перед заказом необходимо проверять исполнение фланца по стандарту SAE №1 или №2).

5. Признаки неисправности старой муфты Замена требуется незамедлительно при обнаружении следующих симптомов:

• Громкий металлический лязг или глухой удар внутри кожуха сцепления при включении гидравлики («выстрел» люфта).
• Сильная вибрация всей машины на определенных оборотах холостого хода (эффект «трясущегося джойстика»).
• Рывки стрелы при попытке плавно дозировать усилие (гидроудар передается напрямую через разбитую резину).
• Визуальные дефекты: отрыв металлических втулок от резинового тела, глубокие радиальные трещины, следы масла на внутренней поверхности колокола КПП/насоса.
• Появление ошибки давления главного насоса на бортовом компьютере.
