Крестовина Centa K-100-165

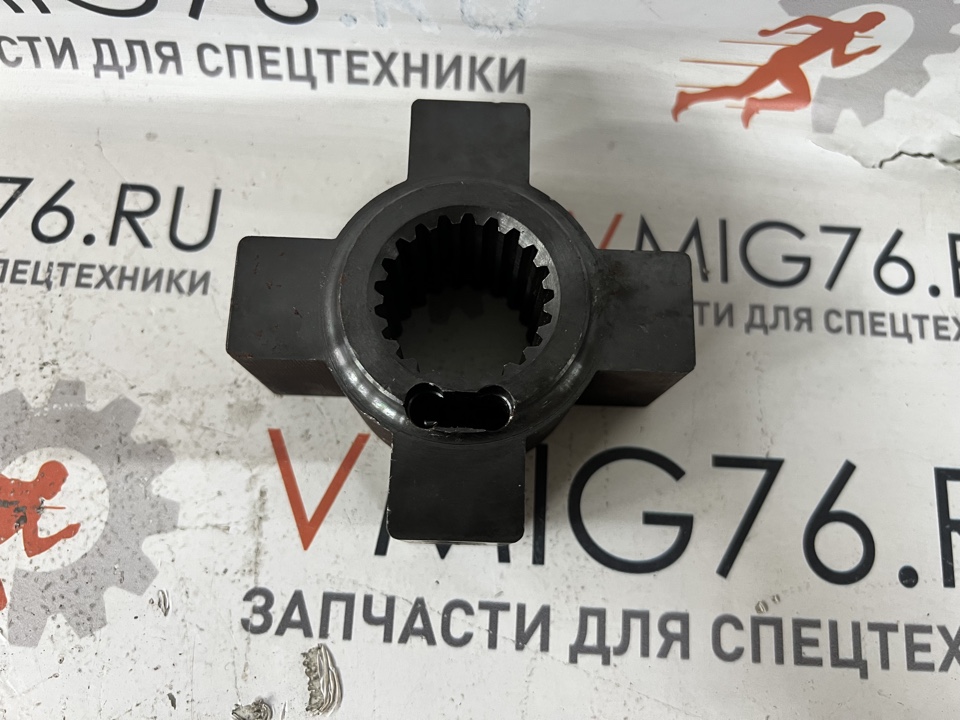

Крестовина муфты CentaFlex K-100-165

Назначение и область применения Крестовина (металлическая ступица) CentaFlex K-100-165 — это силовой элемент беззазорной эластичной муфты, предназначенный для жесткого соединения вала автономного двигателя с валом гидронасоса.

В приводе автобетоносмесителя она выполняет роль переходника: одна сторона крестовины имеет фланец для крепления к маховику или ведущему диску двигателя внутреннего сгорания (например, Д-243), а вторая — шлицевой хвостовик для посадки на вал аксиально-поршневого гидронасоса (серии ГСТ-90 / НП-90). Узел работает в паре с отдельным полиуретановым эластичным элементом, который гасит крутильные колебания. Сама металлическая крестовина передает колоссальные пиковые нагрузки при пуске тяжелого смесительного барабана.

Технические характеристики

• Тип изделия: Металлическая ответная часть (ступица/крестовина) кулачковой муфты.
• Серия: CentaFlex CF-K.
• Габаритные размеры: Типоразмер 100-165 (соответствует посадочным местам под эластичный элемент серии К-100).
• Шлицевое соединение: Под вал гидронасоса диаметром 32 мм (стандарт SAE «B»), количество зубьев — 21 или 23 шлица (наиболее распространен стандарт 23 шлица для насосов НП-90 левого вращения).
• Профиль зуба: SAE 16/32 DP (диаметральный шаг).
• Материал: Высокопрочная легированная сталь с последующей термообработкой (закалкой ТВЧ) рабочих поверхностей шлицов.
• Масса детали: Около 0,6 кг.
• Рабочий диапазон температур узла: от -40°C до +150°C (ограничивается свойствами сопрягаемого эластичного элемента).

Каталожные номера и маркировка Важно отличать саму металлическую крестовину от полного комплекта (муфта в сборе) и только эластичного элемента:

• Обозначение модели: K-100-165.
• OEM номер производителя CENTA: 014K-00100-SA50-00216298.
• Альтернативный артикул сборки: CF-K-100-165-65018.
• Российский аналог (для некоторых исполнений): 4203.11.000.

Применяемость (модели техники) Данный узел является стандартным решением для отечественных автобетоносмесителей средней грузоподъемности:

• Туймазинский завод автобетоновозов (ТЗА): Модели на шасси КАМАЗ с автономными двигателями Д-243.
• Дизель-ТС (Tigarbo): Автобетоносмесители различных модификаций, использующие трансмиссию привода барабана через редуктор и гидростатическую передачу.
• Гидравлические системы: Приводы насосов марок НП-90, ГСТ-90, Rexroth A4VG/A10V типоразмера B.
• Также применяется на стационарных бетононасосах, коммунальных машинах с гидравлическим приводом оборудования и сельскохозяйственных агрегатах.
