Эластичный элемент CF-A-140-E-60

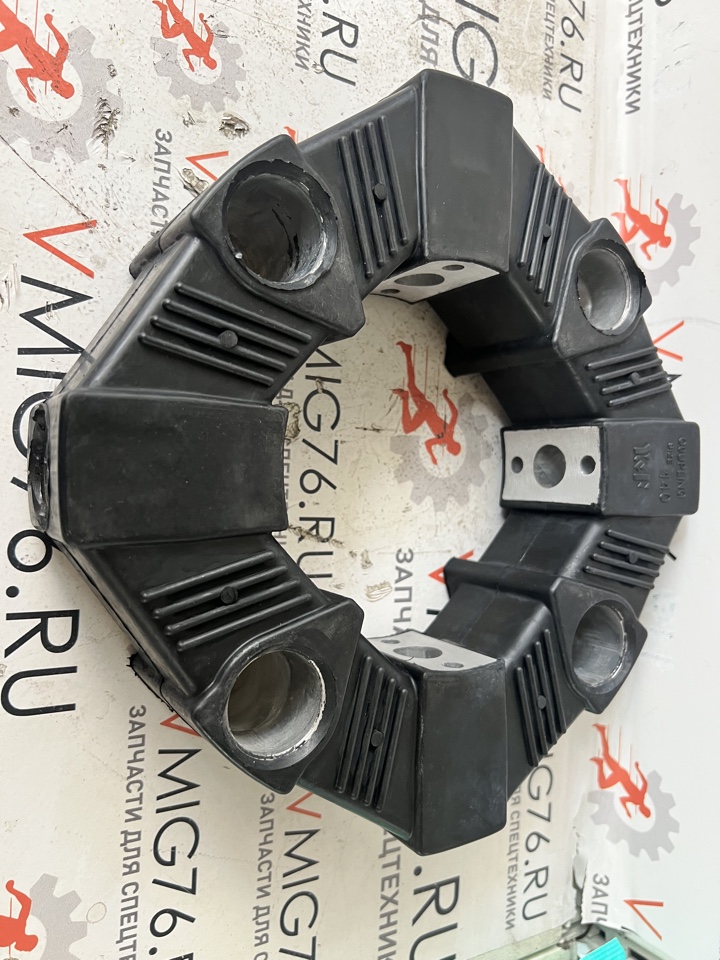

Муфта CentaFlex CF-A-140-E-60

Назначение и область применения

Муфта CentaFlex CF-A-140-E-60 — это высокоэластичный резинометаллический соединительный узел, предназначенный для передачи крутящего момента между валами с одновременной компенсацией их взаимных смещений.

В дорожно-строительной технике данный типоразмер используется в приводах тяжелых автобетоносмесителей (АБС), экскаваторов среднего класса и промышленных насосных станций. Он устанавливается между выходным фланцем мощного дизельного двигателя (или гидромотора) и входным валом гидронасоса хода/смесителя. Конструкция эффективно гасит критические крутильные колебания мотора при пуске под нагрузкой и защищает дорогостоящую гидравлику от разрушения при резких ударах.

Технические характеристики

• Тип изделия: Эластомерная муфта без смазки (Maintenance-free), серия A.

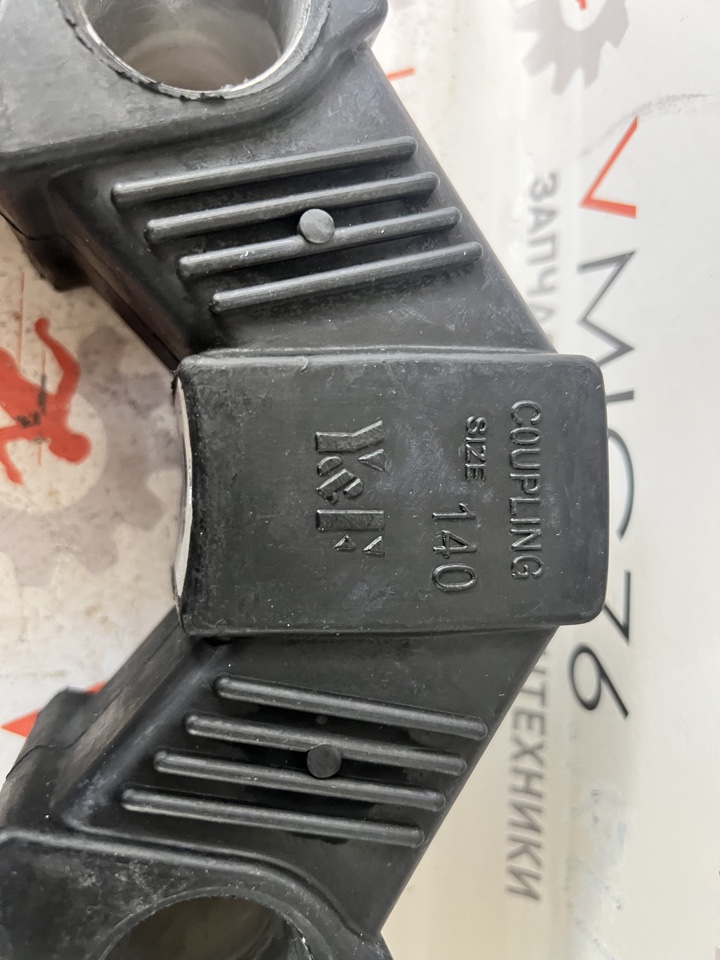

• Серия/Размер: A-140 (SIZE 140).
• Крутящий момент ($T_{KN}$): Рабочий диапазон составляет от 10 до 14 000 Нм.
• Материал упругого элемента: Натуральный каучук высокой прочности или силиконовый компаунд (в зависимости от климатического исполнения).
• Диапазон рабочих температур: Для каучука — от -45°C до +80°C; для силикона — от -45°C до +120°C.
• Жесткость (Shore A): Доступны варианты Shore 50 (мягкий) и Shore 60 (стандартный/жесткий).
• Габариты: Внутренний диаметр — 155 мм, наружный диаметр — 285 мм. Вес узла — около 2,7 кг.
• Вариант крепления: Исполнение «E» (или «0») означает крепление эластичного элемента к металлическим полумуфтам с помощью болтов (наиболее распространенный вариант для тяжелой техники).
• Конструкция: Многоугольный профиль эластомера обеспечивает равномерное распределение напряжений по всему объему резины.

Каталожные номера и маркировка

• Основной артикул производителя: CF-A-140-E-60.
• OEM номер детали / Артикул поставщика: 008A-00140-SET0.
• Альтернативный внутренний артикул: 6/13/4315.
• Классификация запчасти: Группа трансмиссия/силовой привод, раздел «Эластичные муфты CENTA серии А».
• Важно: Маркировка «E-60» указывает на исполнение («E») и твердость материала по Шору 60 единиц («60»).

Применяемость (модели техники) Данный типоразмер широко применяется в тяжелой спецтехнике:

• Экскаваторы: Komatsu PC300, UMG E280, Caterpillar CAT 330, Kobelco SK912, Doosan DH320.
• Автобетоносмесители: На главных гидравлических приводах барабанов марок Tigarbo, ТЗА, Liebherr, Schwing Stetter (объемом 7–10 м³).
• Промышленные установки: Соединение вала электродвигателя с редуктором в стационарных бетононасосах, мощных генераторах и компрессорных станциях.
• Также может применяться на железнодорожном транспорте и буровых установках средней мощности.
