Эластичный элемент CF-A-200-0-60

Муфта CentaFlex CF-A-200-0-60

Назначение и область применения

Муфта CentaFlex CF-A-200-0-60 — это высокоэластичный резинометаллический соединительный узел, предназначенный для передачи крутящего момента между валами с одновременной компенсацией их взаимных смещений.

В дорожно-строительной технике данный типоразмер используется в самых мощных приводах автобетоносмесителей (АБС), тяжелых экскаваторов и буровых установок. Он устанавливается между выходным фланцем мощного дизельного двигателя (или гидромотора) и входным валом гидронасоса хода/смесителя. Конструкция эффективно гасит критические крутильные колебания мотора при пуске под нагрузкой и защищает дорогостоящую гидравлику от разрушения при резких ударах. В отличие от жестких соединений, муфта предотвращает передачу вибрации на раму машины.

Технические характеристики

• Тип изделия: Эластомерная муфта без смазки (Maintenance-free), серия A.

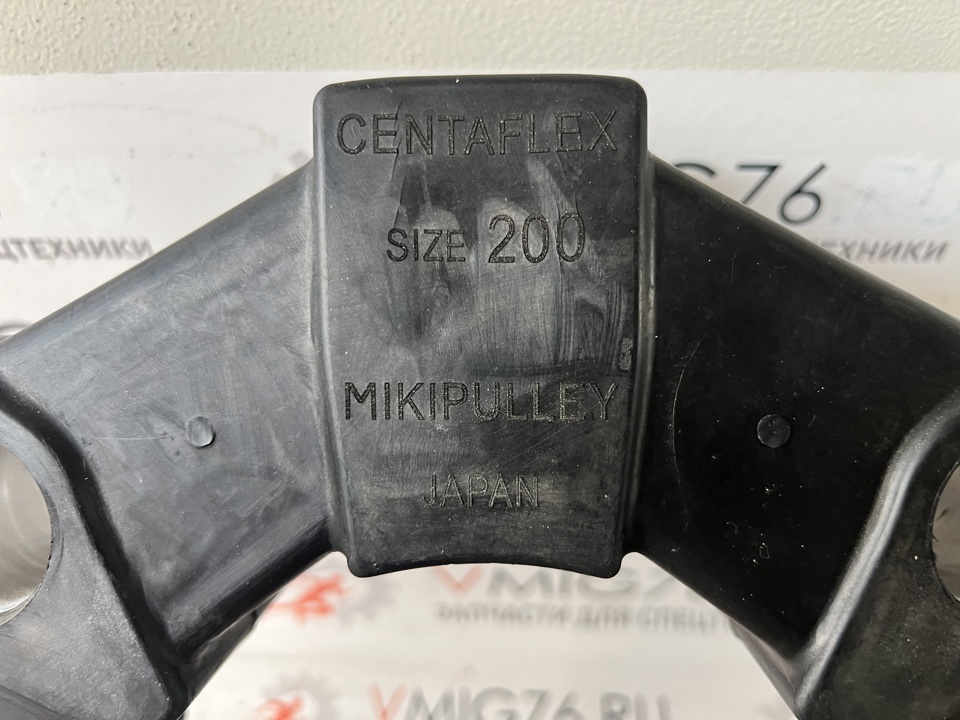

• Серия/Размер: A-200 (SIZE 200).
• Крутящий момент ($T_{KN}$): Рабочий диапазон составляет от 10 до 14 000 Нм.
• Материал упругого элемента: Натуральный каучук высокой прочности или силиконовый компаунд (в зависимости от климатического исполнения).
• Диапазон рабочих температур: Для каучука — от -45°C до +80°C; для силикона — от -45°C до +120°C.
• Жесткость (Shore A): Доступны варианты Shore 50 (мягкий) и Shore 60 (стандартный/жесткий).
• Габариты: Внутренний диаметр — 170 мм, наружный диаметр — 325 мм. Вес узла — около 5 кг.
• Вариант крепления: Исполнение «0» означает крепление эластичного элемента к металлическим полумуфтам с помощью болтов.

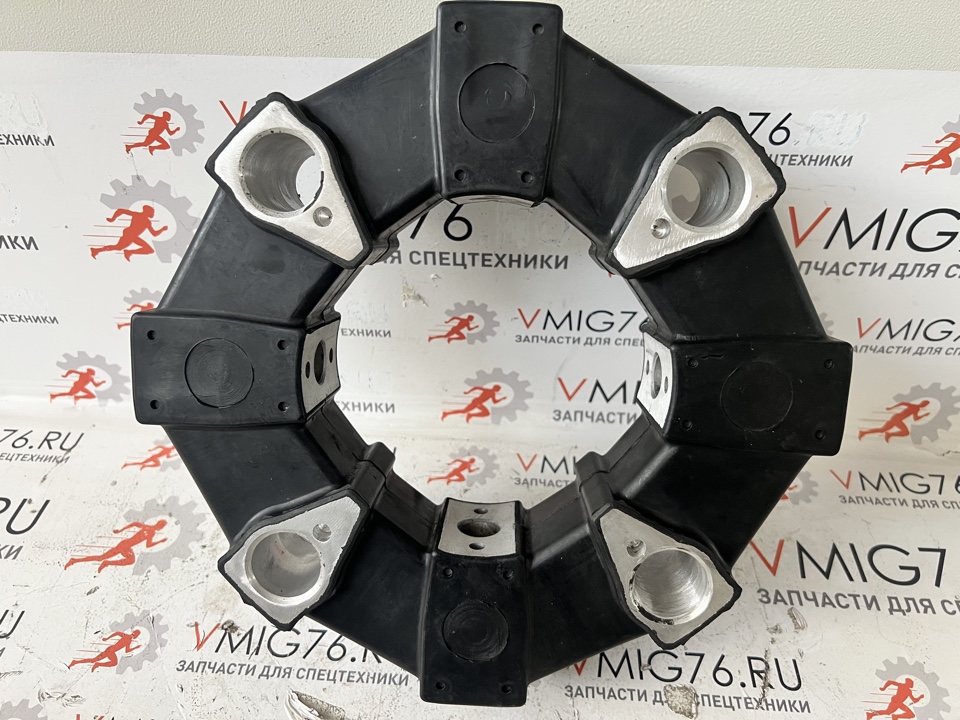

• Конструкция: Многоугольный профиль эластомера обеспечивает равномерное распределение напряжений по всему объему резины.

Каталожные номера и маркировка

• Основной артикул производителя: CF-A-200-0-60.
• OEM номер детали / Артикул поставщика: 008A-00200-GUEL-014859.
• Альтернативные кросс-номера: 778322, 2019608.
• Классификация запчасти: Группа трансмиссия/силовой привод, раздел «Эластичные муфты CENTA серии А».
• Важно: Маркировка «0-60» указывает на исполнение под болтовое крепление («0») и твердость материала по Шору 60 единиц («60»).

Применяемость (модели техники) Благодаря высокому пределу передаваемого момента, данная муфта применяется в тяжелой спецтехнике:

• Автобетоносмесители: На главных гидравлических приводах барабанов сверхтяжелых серий (Liebherr, Schwing Stetter объемом свыше 12 м³).
• Буровые установки: Sunward SWDE152B (привод вращателя мачты).
• Экскаваторы и погрузчики тяжелого класса: Komatsu PC400/450, Hitachi ZX470, Caterpillar 349D.
• Промышленное оборудование: Соединение вала мощного дизельного генератора, судовых двигателей с редуктором, стационарных бетононасосов экстремальной производительности.
