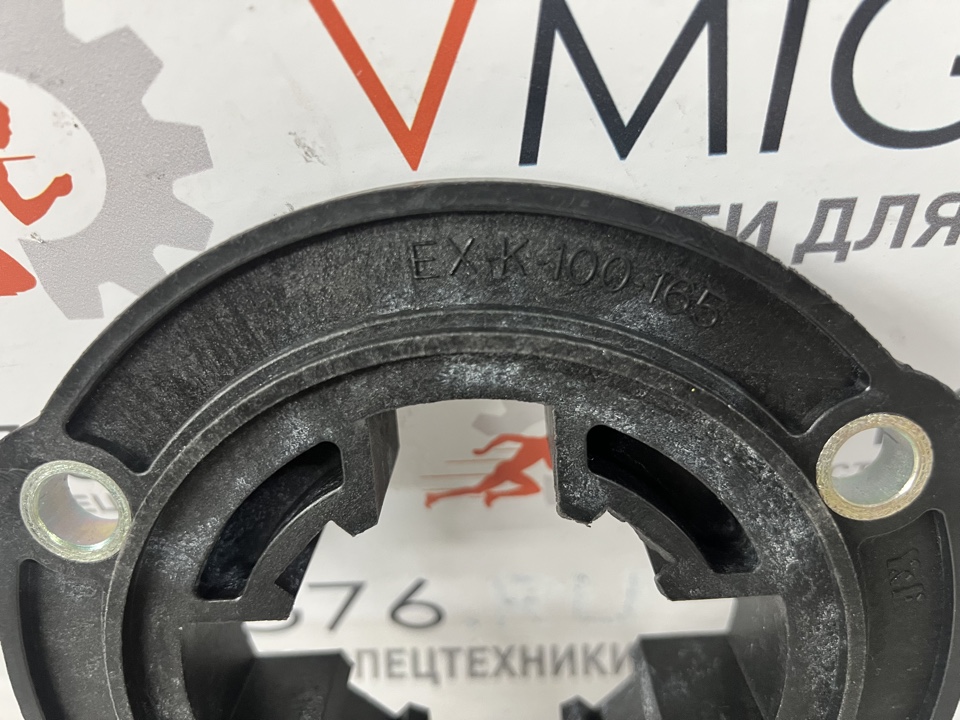

Эластичный элемент Centa K-100-165

 Эластичный элемент муфты CentaFlex K-100-165

Назначение и область применения Эластичный элемент CentaFlex K-100-165 — это высокотехнологичная упругая вставка (демпфер), предназначенная для передачи крутящего момента от приводного двигателя к гидронасосу в автобетоносмесителях. Он является расходной частью беззазорных кулачковых муфт.

Основная задача элемента — компенсация осевых, радиальных и угловых смещений валов, а также гашение крутильных колебаний и ударных нагрузок при пуске тяжелого смесительного барабана. В отличие от классических резиновых «звездочек», данный элемент изготавливается из высокопрочного полиуретана или композитного пластика с армирующими волокнами. Это позволяет ему работать в условиях высоких температур без потери эластичности и передавать значительно большие моменты при компактных размерах. Узел устанавливается между маховиком автономного двигателя (например, Д-243) и входным валом гидронасоса хода/смесителя (ГСТ-90 / НП-90).

Технические характеристики

• Тип изделия: Эластомерный упругий элемент (вставка/пакет).
• Серия: CentaFlex CF-K.
• Габаритные размеры: Посадочный диаметр вала насоса — 100 мм; окружность крепежных отверстий фланца — 165 мм (стандарт SAE).
• Передаваемый крутящий момент ($T_{KN}$): От 400 до 5200 Нм (кратковременно выдерживает пиковые нагрузки выше номинала).
• Максимальная скорость вращения: До 6000 об/мин.
• Материал: Высокопрочный полимерный наполнитель (армированный стекловолокном пластик/вулколлан).
• Диапазон рабочих температур: от -40°C до +150°C.
• Компенсация несоосности: Радиальная до 1.5–2 мм, угловая до 1°.

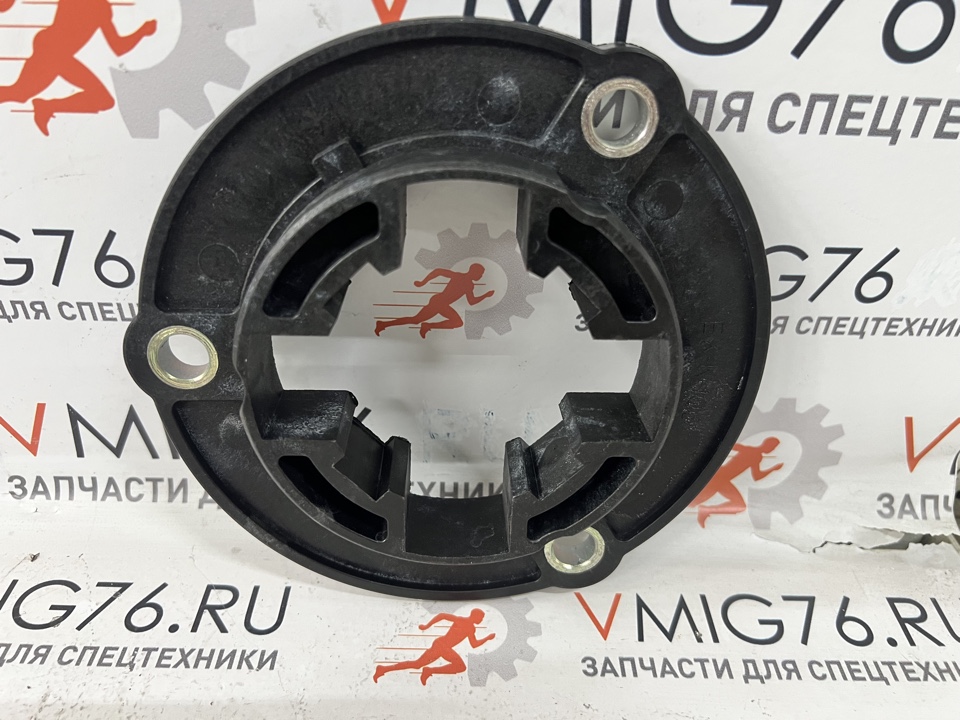

• Конструкция: Компактная упругая муфта без необходимости смазки. Состоит из внешней стальной обоймы и внутреннего эластичного элемента с тремя отверстиями под крепеж.

Каталожные номера и маркировка

• Основной артикул производителя: CF-K-100-165.
• Внутренний номер поставщика VMIG: К100.
• OEM-номер детали: 014K-00100-SA50-00216298.
• Альтернативные артикулы: K100-165, CFK100-165, 470800, HM01439365.

Применяемость (модели техники) Данный узел является стандартным решением для отечественных автобетоносмесителей:

• Туймазинский завод автобетоновозов (ТЗА): Модели на шасси КАМАЗ с автономными двигателями Д-243.
• Дизель-ТС (Tigarbo): Автобетоносмесители различных модификаций, использующие трансмиссию привода барабана через редуктор и гидростатическую передачу.
• Гидравлические системы: Приводы насосов марок НП-90, ГСТ-90, Rexroth A4VG/A10V типоразмера B/C/D.
• Также применяется на стационарных бетононасосах, коммунальных машинах с гидравлическим приводом оборудования и сельскохозяйственных агрегатах.
