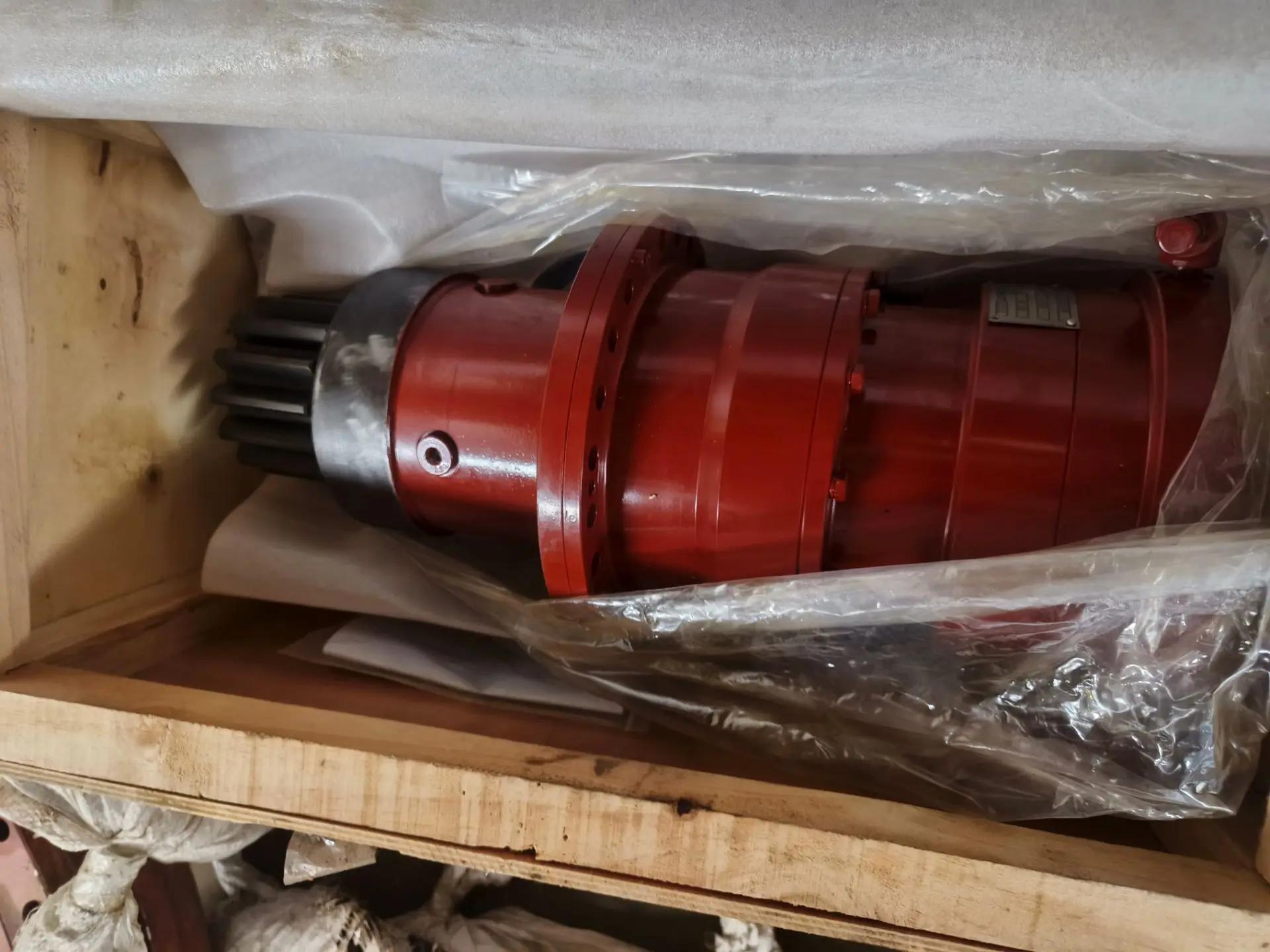

Редуктор автокрана HE50A-00

Назначение и область применения

Редуктор поворота HE50A-00 — это силовой агрегат, предназначенный для вращения поворотной платформы (башни) автомобильных кранов в горизонтальной плоскости. Он преобразует высокую скорость вращения вала гидравлического мотора в высокий крутящий момент с низкой частотой вращения, необходимой для плавного и точного позиционирования стрелы с грузом.

Узел устанавливается на неповоротной раме крана и через выходной вал передает вращение на зубчатый венец опорно-поворотного устройства (ОПУ). Агрегат является критически важным элементом безопасности, так как его встроенный тормоз удерживает платформу от самопроизвольного вращения под воздействием ветра или при выключенной гидравлике.

Технические характеристики

Тип редуктора: Двухступенчатый планетарный соосный механизм вертикального исполнения.

Передача: Цилиндрические косозубые колеса внутри планетарных ступеней для обеспечения бесшумности и высокого КПД.

Крутящий момент: Рассчитан на работу с кранами грузоподъемностью 25–32 тонны (номинальный выходной момент порядка 8–9 кН·м).

Рабочий объем гидромотора: В зависимости от модификации агрегата составляет около 406–500 см³/об.

Тормозная система: Многодисковый постоянно замкнутый фрикционный тормоз с гидравлическим размыкателем. Обеспечивает жесткую фиксацию башни.

Масса изделия: Около 180–220 кг.

Смазка: Картерная смазка трансмиссионным маслом (например, ТМ-5-18 / SAE 85W-90), заправочный объем около 8–12 литров.

Материалы: Корпус из высокопрочного чугуна, шестерни из легированной цементируемой стали с последующей термообработкой и шлифовкой профиля зуба.

Каталожные номера и маркировка

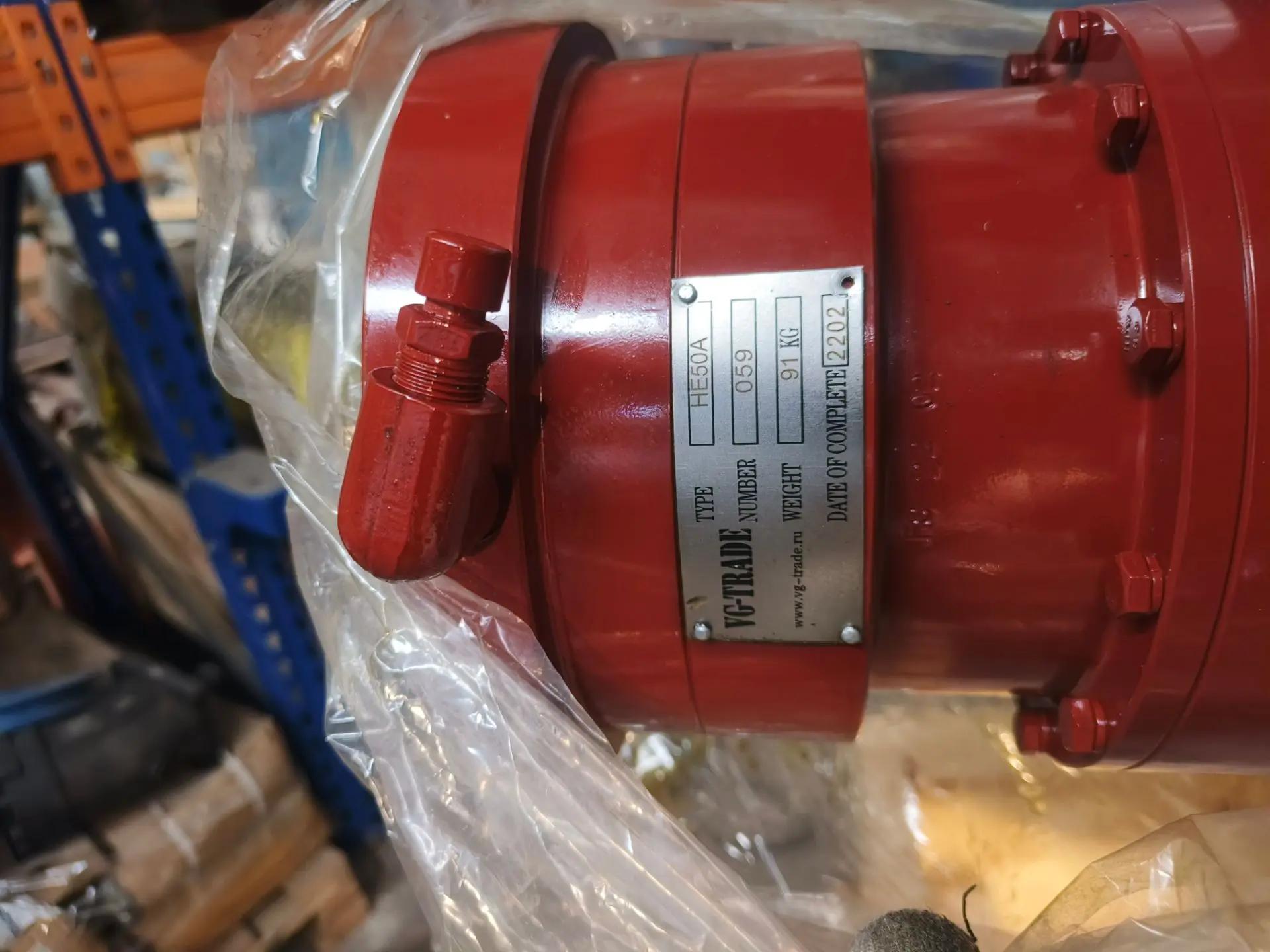

HE50A-00 (НЕ50А) — основное заводское обозначение модели механизма поворота.

Артикул поставщика: KS-516 (используется рядом интернет-магазинов запчастей).

ОЕМ кросс-номера (для поиска аналогов): КС-4572.28.000, КС-45719-1.28.000 (применяются для старых модификаций кранов «Галичанин»).

Совместимый гидромотор: Стандартно комплектуется аксиально-поршневым мотором объемом 406 см³ (маркировки 310.3.56 или аналогами Bosch Rexroth A2FM).

Применяемость (модели техники)

Данный механизм поворота разработан специально для отечественных автокранов средней грузоподъемности:

АО «ГАКЗ» (Галичанин): Серии КС-4572, КС-45719, КС-55713 (грузоподъемность 25 тонн), а также их модификации на шасси КАМАЗ, МАЗ, Урал.2 источника

АО «КАЗ» (Клинцы): Аналогичные серии кранов грузоподъемностью 25 тонн, использующие унифицированные узлы ОПУ диаметром 1451 мм.

Также может применяться на некоторых моделях крановых манипуляторов (КМУ) тяжелого класса и стационарных башенных кранах соответствующей мощности.
