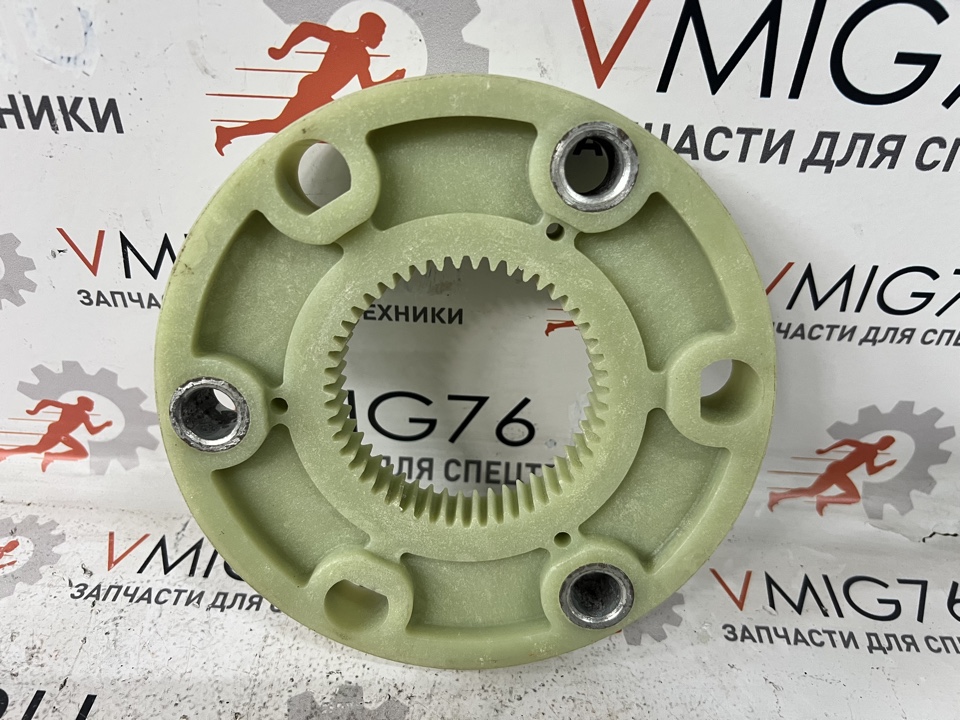

Муфта гидронасоса катка Hamm 168х50

Назначение и область применения

Муфта упругая серии D-168 — это соединительный элемент трансмиссии, предназначенный для передачи крутящего момента от двигателя к гидронасосу хода или вибратора дорожных катков. Она служит компенсатором угловых, радиальных и осевых смещений валов, а также гасит ударные нагрузки при пуске тяжелого оборудования. Данный узел критически важен для защиты вала гидромотора от скручивания и разрушения подшипников при попадании вальца на непреодолимое препятствие.

Технические характеристики изделия

• Производитель: BOMAG / Hamm / KTR (Германия).
• Типоразмер: D-168-z50.
• Геометрические размеры:
  • Наружный диаметр: 168 мм.
  • Внутренний диаметр посадки: 72 мм.

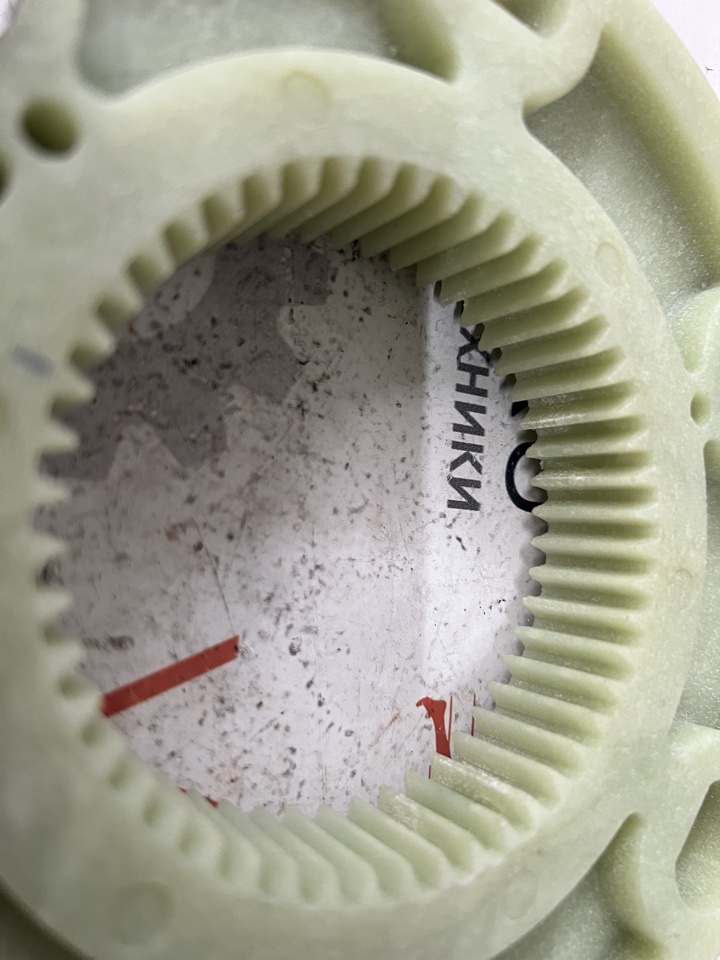

  • Количество зубьев (шлицов): 50 шт. (модификация Z50).
  • Ширина/высота ступицы: около 50–55 мм.
• Вес: Около 0,7 кг.
• Материал: Резина высокой твердости с металлическим кордом внутри втулок-пальцев.

Каталожные номера и идентификация

• Основной артикул производителя: D-168-Z50 (или D168z50).
• Оригинальные номера производителей техники:
  • Hamm: 1269666.
  • Bomag: 05614069.
• Важное примечание по подбору: Существует модификация муфты D-168 на 47 зубьев. При заказе необходимо обязательно сверять количество шлицов старого элемента, так как детали не взаимозаменяемы.

Применяемость Деталь устанавливается в приводах:

• Дорожных катков:
  • Hamm серий HD, DV, GRW, 3414, 3520.
  • Bomag BW 211, BW 213, BW 216, BW 219.
• Другая техника: Дорожные фрезы Wirtgen, Dynapac.

Особенности конструкции и преимущества

1. Демпфирование: Эффективно поглощает вибрации дизельного двигателя, передаваемые на насос Rexroth/A4VG.
2. Защита от перегрузок: При заклинивании насоса резиновые элементы муфты разрушаются первыми, спасая дорогостоящий вал мотора («работа на срез»).
3. Ремонтопригодность: Простая конструкция позволяет заменить изношенные резиновые вставки без замены всего узла целиком.

Условия поставки и гарантия

• Наличие: Товар поддерживается на складе VMIG76.
• Гарантия: Гарантия соответствия оригинальным параметрам качества резины.
• Логистика: Бесплатная доставка до терминалов транспортных компаний во всех регионах России и СНГ. Доставка по городам присутствия филиалов продавца бесплатна.
• Оплата: Для физических лиц доступны наличные, перевод на карту СберБанка. Для юридических лиц — безналичный расчет с предоставлением полного пакета документов (счет, УПД, договор).
