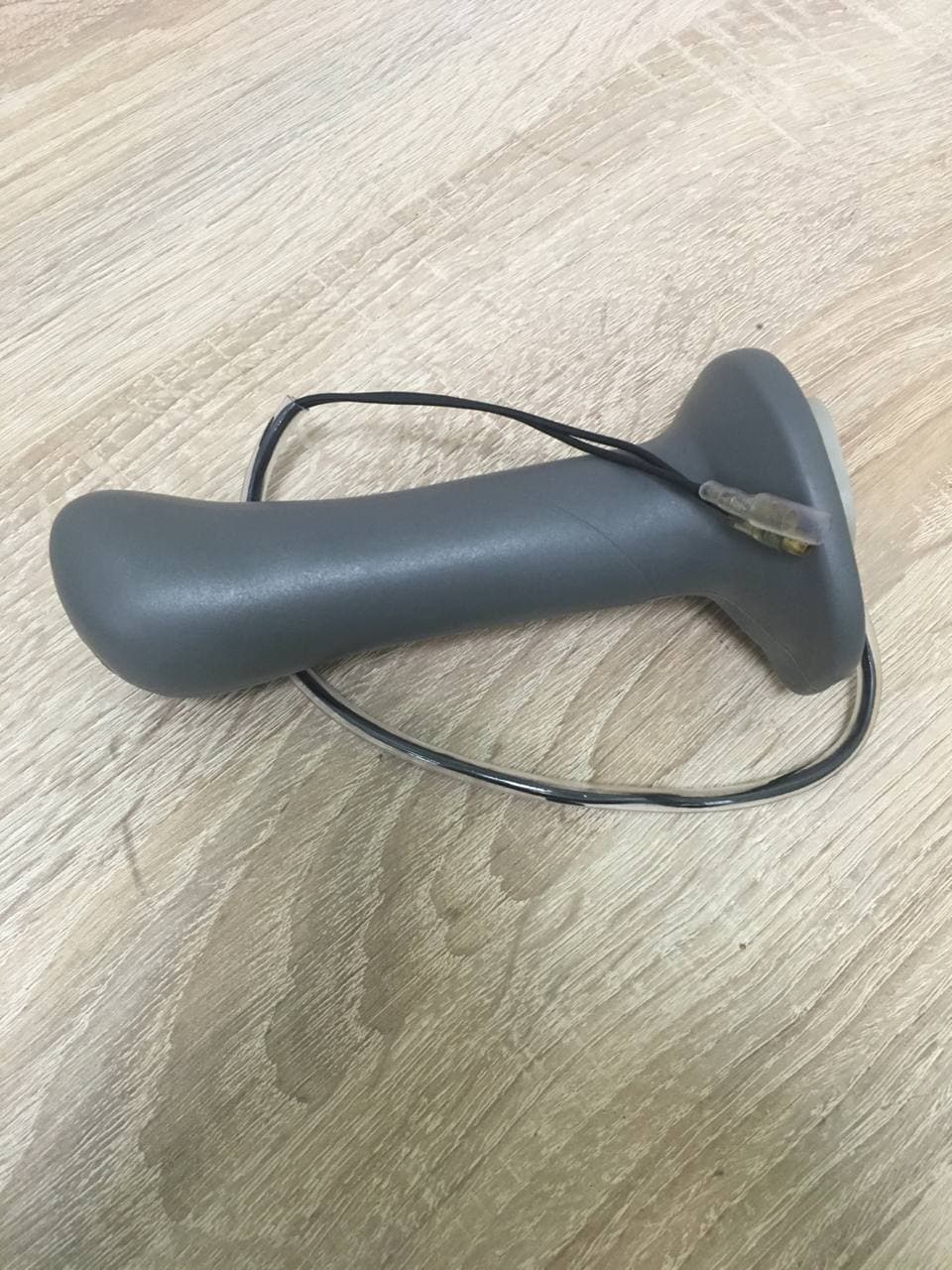

Джойстик управления 9193403 экскаватора Hitachi ZAX

Назначение и функциональное описание: Данный узел является ключевым элементом системы пилотного управления гидравликой экскаваторов Hitachi нового поколения. Он предназначен для точного дозирования потока гидравлического масла к распределителю через электрические сигналы. В отличие от старых механических систем, данный джойстик обеспечивает высокую чувствительность, позволяя оператору выполнять сложные планировочные работы с минимальным усилием. Устройство интегрировано в пульт кабины и напрямую влияет на производительность машины и точность финишных работ.

Ключевые технические характеристики:

• Тип привода: Электрический (бесконтактные датчики Холла), обеспечивающий отсутствие механического износа чувствительных элементов.
• Количество осей: Двухосевой с функцией пропорционального нажатия кнопки под большим пальцем (Roller/Switch).
• Материал корпуса: Инженерный пластик со стекловолокном, устойчивый к агрессивным средам, вибрациям и УФ-излучению.
• Рабочая температура: от -35°C до +85°C.
• Степень защиты: IP67 (полная защита от пыли и кратковременного погружения в воду при мойке кабины аппаратом высокого давления).
• Ресурс работы: Свыше 4 миллионов циклов отклонения.
• Напряжение питания: 24В постоянного тока.

Применяемость по моделям спецтехники (согласно каталожным номерам): Деталь предназначена для установки на популярные модели среднего класса японской техники:

• Серия ZAXIS-3 (маркировка ZAX / ZX): ZX120-3, ZX130W-3, ZX160LC-3, ZX180LCN-3, ZX200-3, ZX210-3, ZX240-3, ZX250-3, ZX270-3, ZX280LC-3, ZX330-3, ZX350H-3, ZX470H-3, ZX870LCR-3.
• Серия Dash-5 (Next Generation): совместимость возможна для базовых операций, но требует проверки версии прошивки контроллера из-за наличия CAN-шины управления.
• Также применяется на гибридных версиях данных моделей (например, ZH200).

Важно: перед заказом необходимо проверять сторону установки (левый рычаг обычно отвечает за стрелу и рукоять, правый — за ход и поворот).

Каталожные номера (OEM и Aftermarket аналоги):

Признаки неисправности старого узла:

• Появление ошибки «Check Pilot Control» или кодов неисправностей соленоидов на центральном мониторе.
• Асимметрия движений: стрела поднимается быстрее, чем опускается, или ковш закрывается рывками.
• Отсутствие возврата ручки в точное нейтральное положение (остается микро-смещение).
• Течь уплотнительного кольца основания рукоятки внутрь пульта управления.
• Самопроизвольное включение функции свободного дополнительного контура (Auxiliary Flow).

Преимущества покупки данного узла:

1. Plug-and-Play: Полная идентичность крепежных отверстий и электрического разъема позволяет произвести замену в полевых условиях без использования специального инструмента за 20 минут.
2. Стабильность сигнала: Использование датчиков Холла исключает дрейф нуля («уплывание» калибровки) даже после нескольких тысяч моточасов эксплуатации.
3. Эргономика: Анатомическая форма рукоятки с обрезиненным покрытием предотвращает соскальзывание руки оператора в условиях сильной вибрации.
4. Защита электроники: Наличие встроенного фильтра радиопомех защищает бортовой компьютер экскаватора от скачков напряжения.

Условия продажи и логистики:

• Наличие: Товар находится на складе, доступен для немедленной отгрузки.
• Доставка: Бесплатная доставка до терминала любой транспортной компании (ПЭК, Деловые Линии, СДЭК, ЖелДорЭкспедиция) по всей России и СНГ.
• Способы оплаты:
  • Для физических лиц: наличный расчет, перевод на карту СберБанка, Western Union, Золотая Корона.
  • Для юридических лиц: безналичный расчет с НДС. Для выставления счета требуются реквизиты организации (ИНН, КПП, юридический адрес, банковские реквизиты).
• Гарантия: Гарантия производителя сроком 6 месяцев.

Ключевые слова для поиска и SEO: джойстик Hitachi ZAX, джойстик Hitachi ZX200-3 ZX330-3, запчасть 9193403, органы управления кабиной Hitachi, купить джойстик Хитачи Зекс, электрогидравлический рычаг Hitachi, VMIG76, ремонт джойстика Hitachi, ручка управления экскаватором оригинал, датчик Холла экскаватор Hitachi.
