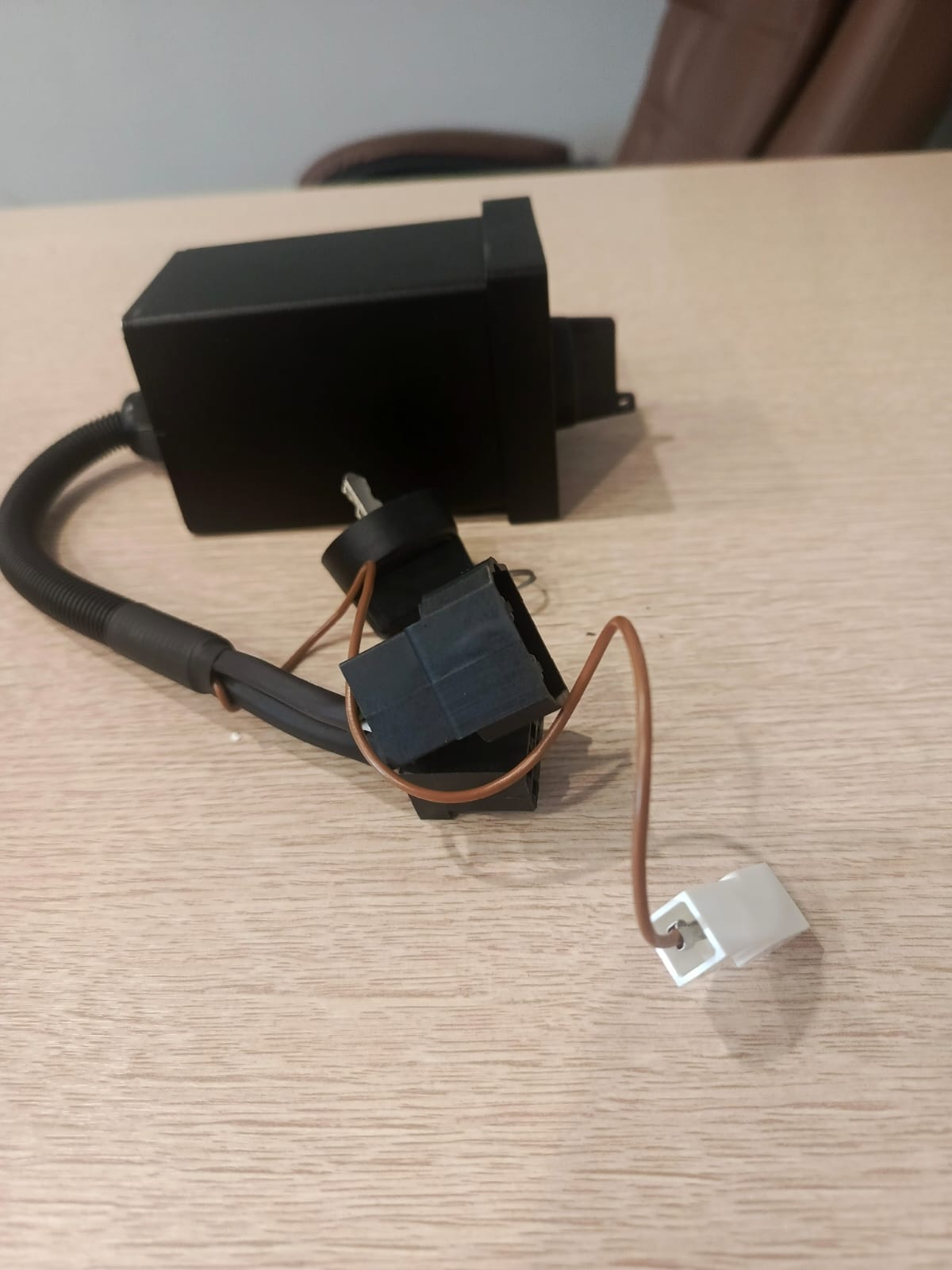

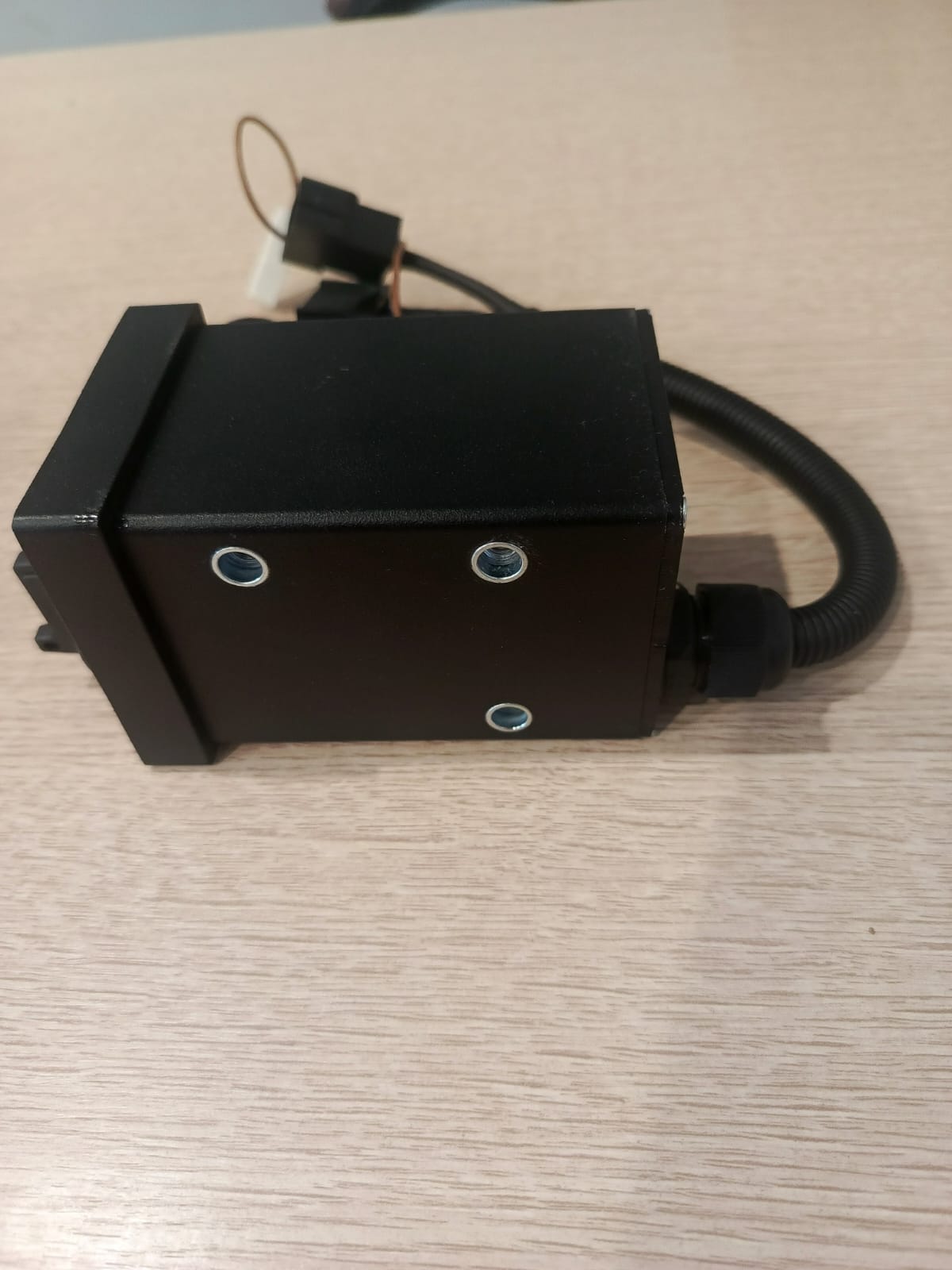

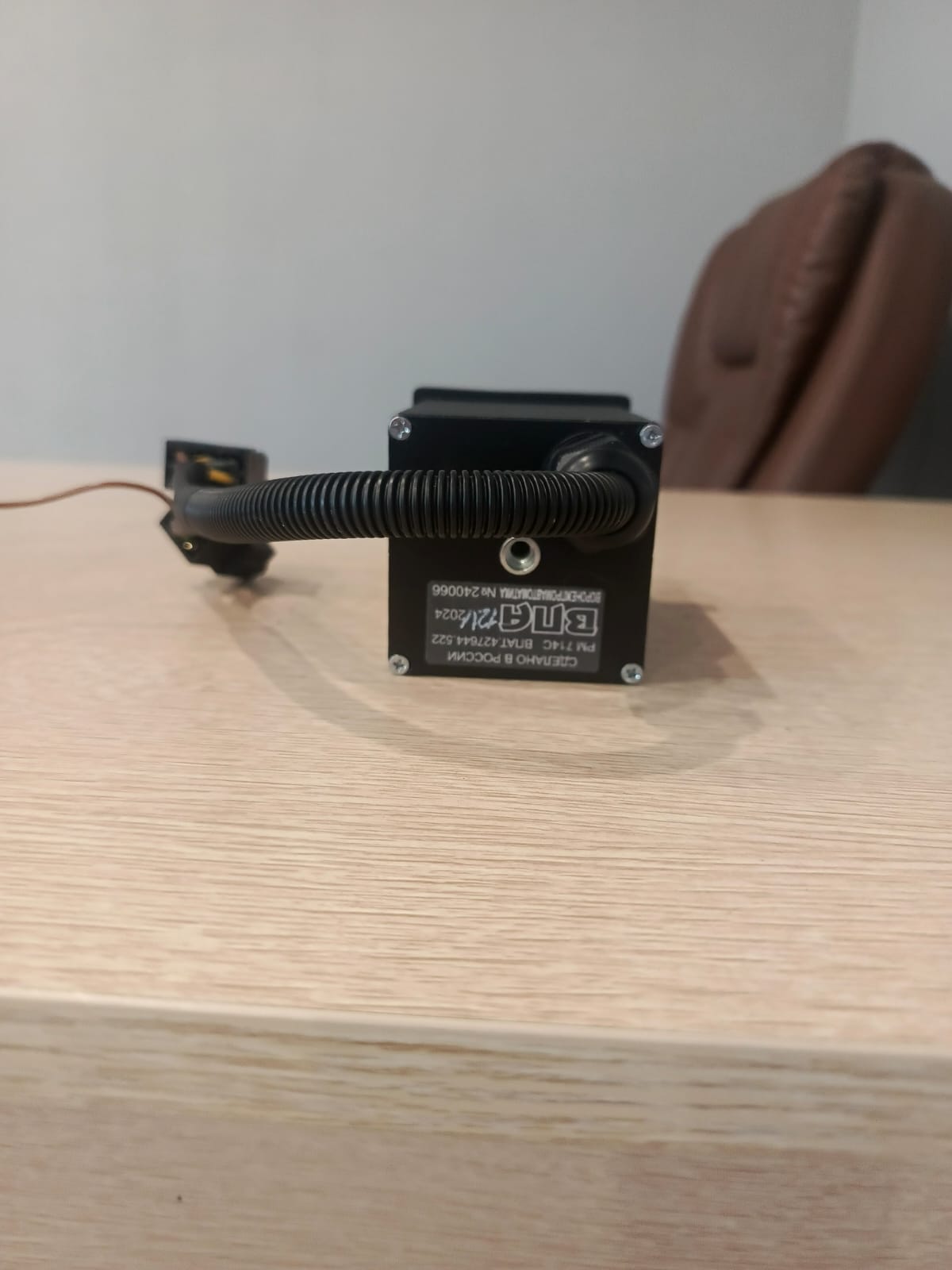

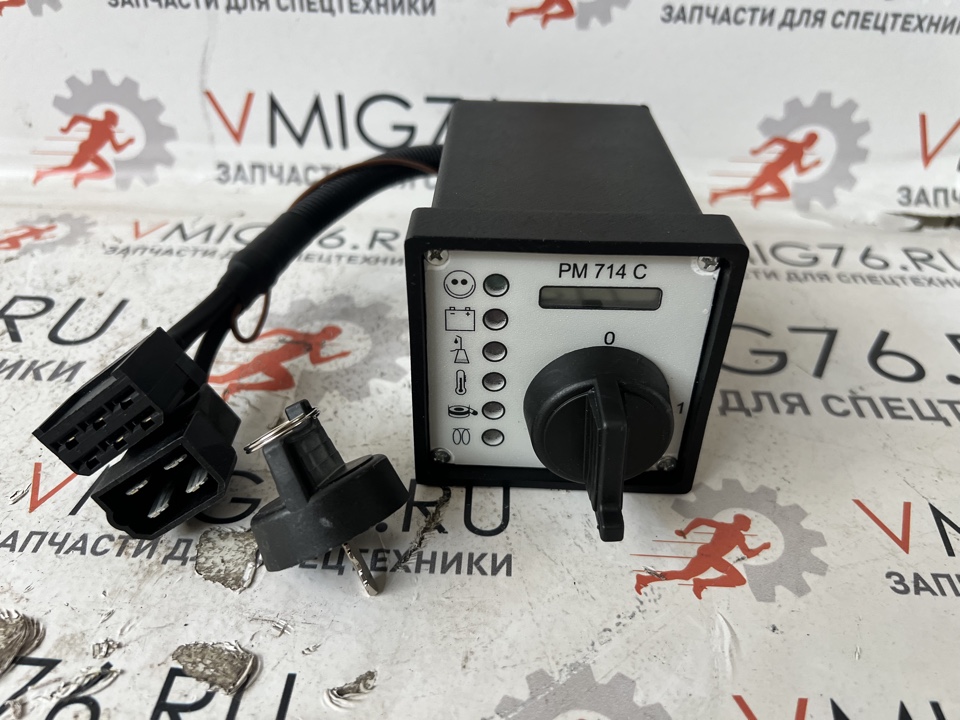

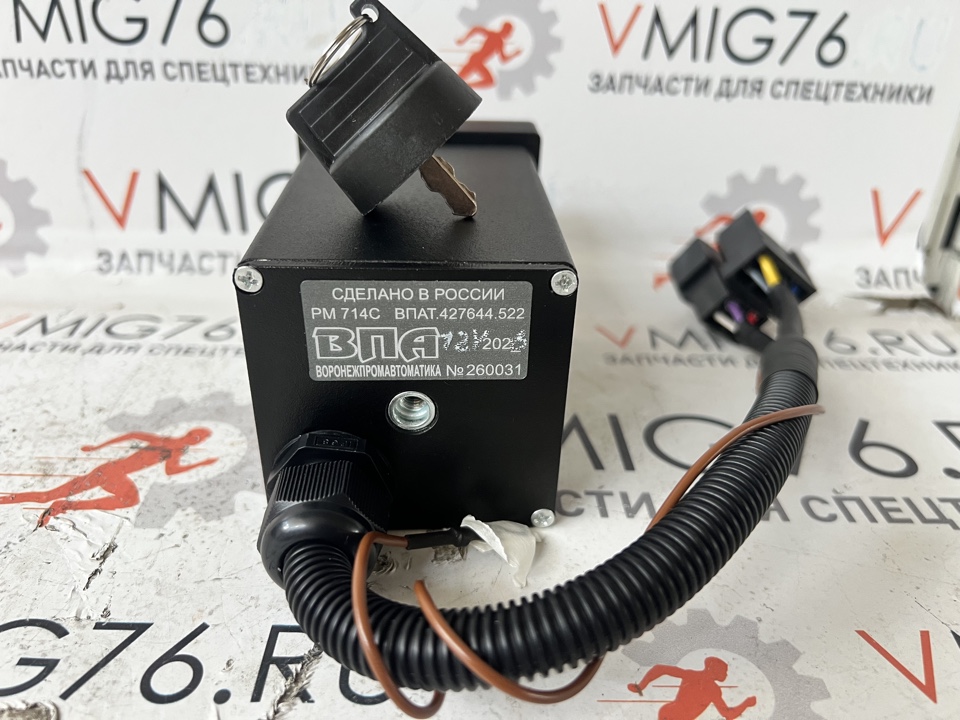

Блок управления и контроля РМ714С на 12 вольт

1. Общее назначение и принцип работы

Пульт управления EHB MC 704-LC (РМ714С/МС-704Н) — это электронный блок контроля, являющийся «мозгом» системы привода вращения смесительного барабана автобетоносмесителя.

• Функция: Осуществляет дистанционный запуск и остановку автономного дизельного двигателя миксера (независимого от основного мотора шасси), а также контролирует его рабочие параметры в реальном времени.
• Особенности: Оснащен электронным счетчиком моточасов для точного учета времени работы агрегата и элементами диагностики. Имеет класс защиты IP67, что гарантирует пыле- и влагозащиту при работе на стройплощадке .

2. Технические характеристики

• Артикул / Маркировка: СБ-172-1.03.01.000, РМ714С, МС-704Н, HY03704 (EHB MC 704-LC).
• Производитель: АО «ТЗА» (Туймазинский завод автобетоновозов).
• Напряжение питания: DC 24V (стандарт для бортовой сети грузовых автомобилей КАМАЗ, МАЗ).
• Класс защиты: IP67 (защита от кратковременного погружения в воду и сильной запыленности).
• Совместимость: Автобетоносмесители ТЗА (серии 58146Z, 58147G, V, TZA) и Tigarbo на шасси КАМАЗ, Volvo, Scania с двигателями Cummins или ЯМЗ.

3. Каталожные номера

• Основной номер (ТЗА): СБ-172-1.03.01.000.
• Маркировка контроллера: РМ714С, МС-704Н, EHB MC 704-LC.
• Альтернативы: Является функциональным аналогом пультов Kemix/Kemix, часто используемых на импортных надстройках.

4. Применяемость

Данный пульт является стандартным оборудованием для отечественных автобетоносмесителей:

• На базе шасси КАМАЗ: Модели 65115, 6520, 65201 с миксерами объемом от 5 до 12 куб.м.
• Специализированные миксеры: Линейка Tigarbo (модификации D, DA, DB).
• Импортная техника: Может использоваться как запчасть-заменитель для Liebherr, Schwing, Zoomlion российской сборки прошлых лет выпуска.

5. Признаки неисправности

Замена требуется при обнаружении следующих симптомов:

• Двигатель автономной установки не реагирует на кнопку старт/стоп.
• Отсутствие индикации давления масла или температуры ОЖ на дисплее пульта.
• Дизель глохнет сразу после запуска из-за ложного срабатывания защиты.
• Не работает система подогрева свечей накала (проблемный холодный пуск зимой).

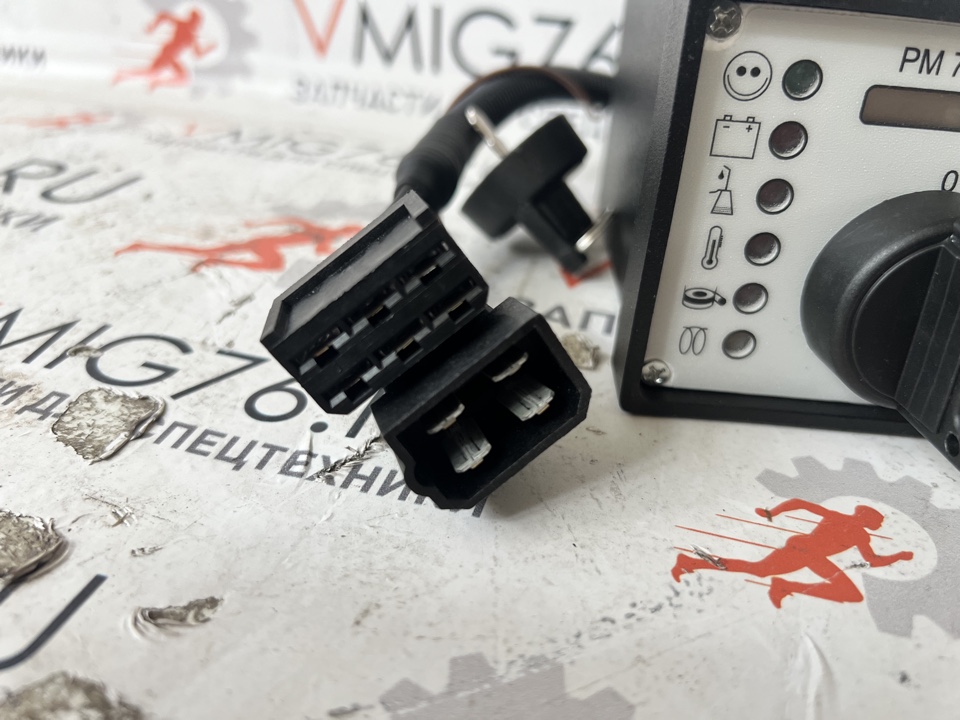

• Физическое повреждение экрана или окисление контактов разъема из-за попадания влаги.
