Датчик температуры гидравлической жидкости 24602-a

1. Общее назначение и принцип работы

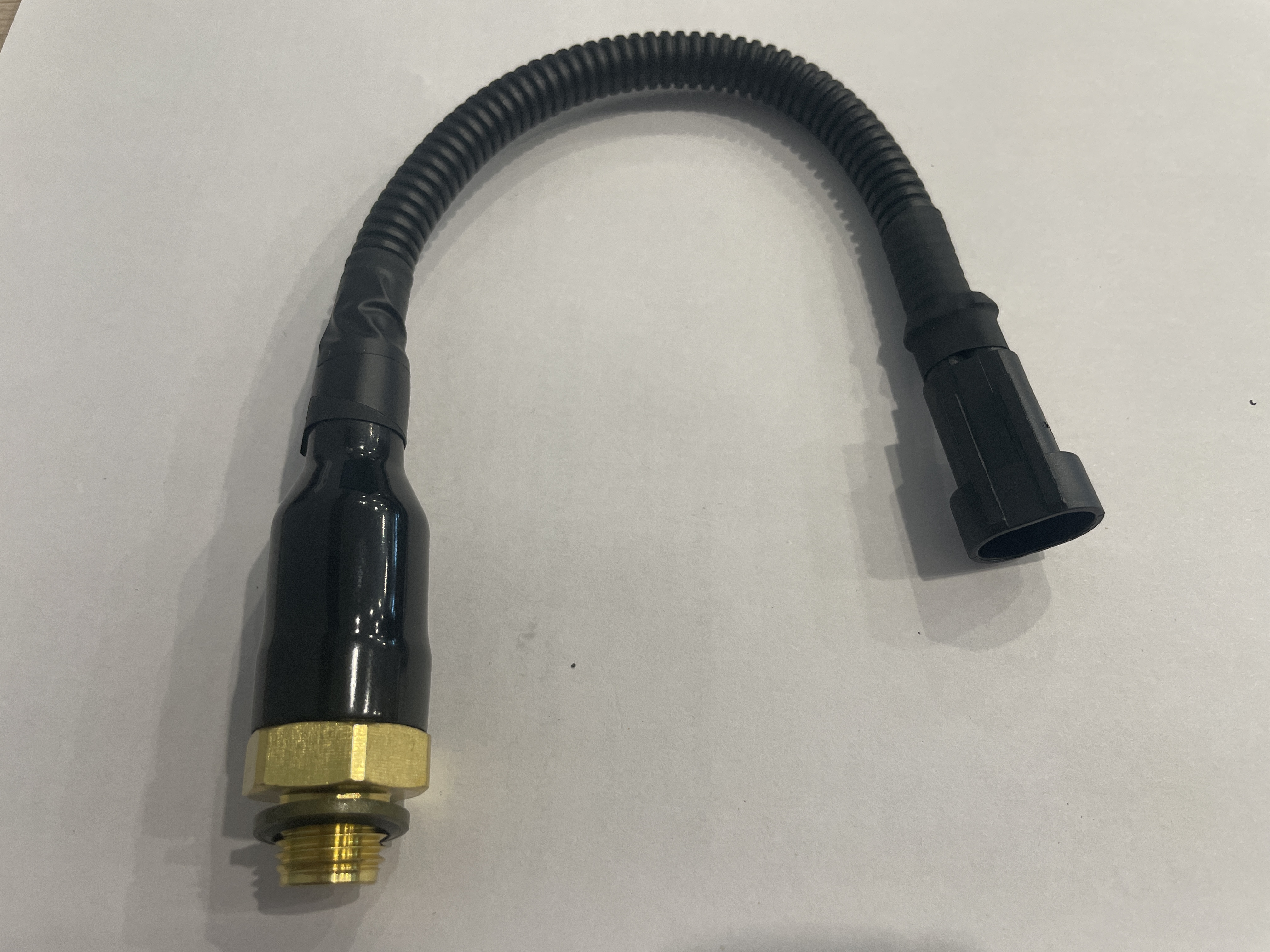

Датчик температуры  (аналог HOWO 24602-A) — это термоэлектрический преобразователь, предназначенный для измерения температуры рабочей жидкости в гидросистеме автобетоносмесителя.

• Функция: Передача данных о температуре масла в электронный блок управления (ЭБУ). При достижении критической температуры (обычно порог срабатывания составляет 50–55 °C), ЭБУ активирует систему охлаждения или подает предупреждающий сигнал водителю.
• Важность узла: Предотвращает перегрев гидромотора привода барабана. Перегрев ведет к потере вязкости масла, разрушению уплотнений РТИ и выходу из строя дорогостоящего насоса переменной производительности.

2. Технические характеристики

• Артикул / Маркировка: 24602-A, X8.160.02.
• Производитель: TZA (Туймазы), аналоги Emerson/HOWO.
• Тип датчика: Терморезисторный (термистор).
• Диапазон измерений: от 0 до +150 °C (рабочий диапазон индикации перегрева обычно настроен на 50–55 °C).
• Напряжение питания: DC 24V.

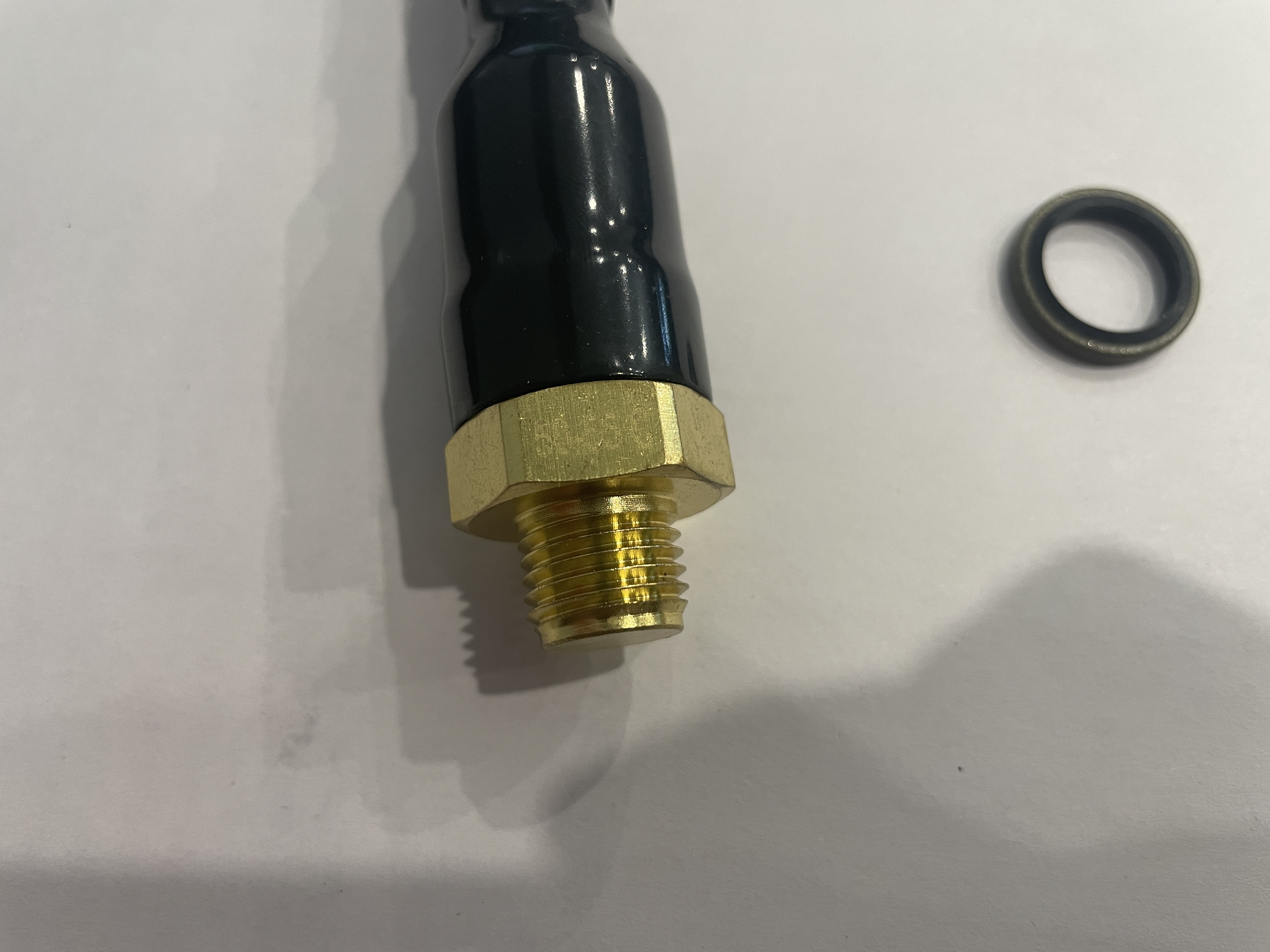

• Резьба: Стандартная метрическая (чаще всего М12х1.5 или M14x1.5, требует уточнения по VIN/шасси).

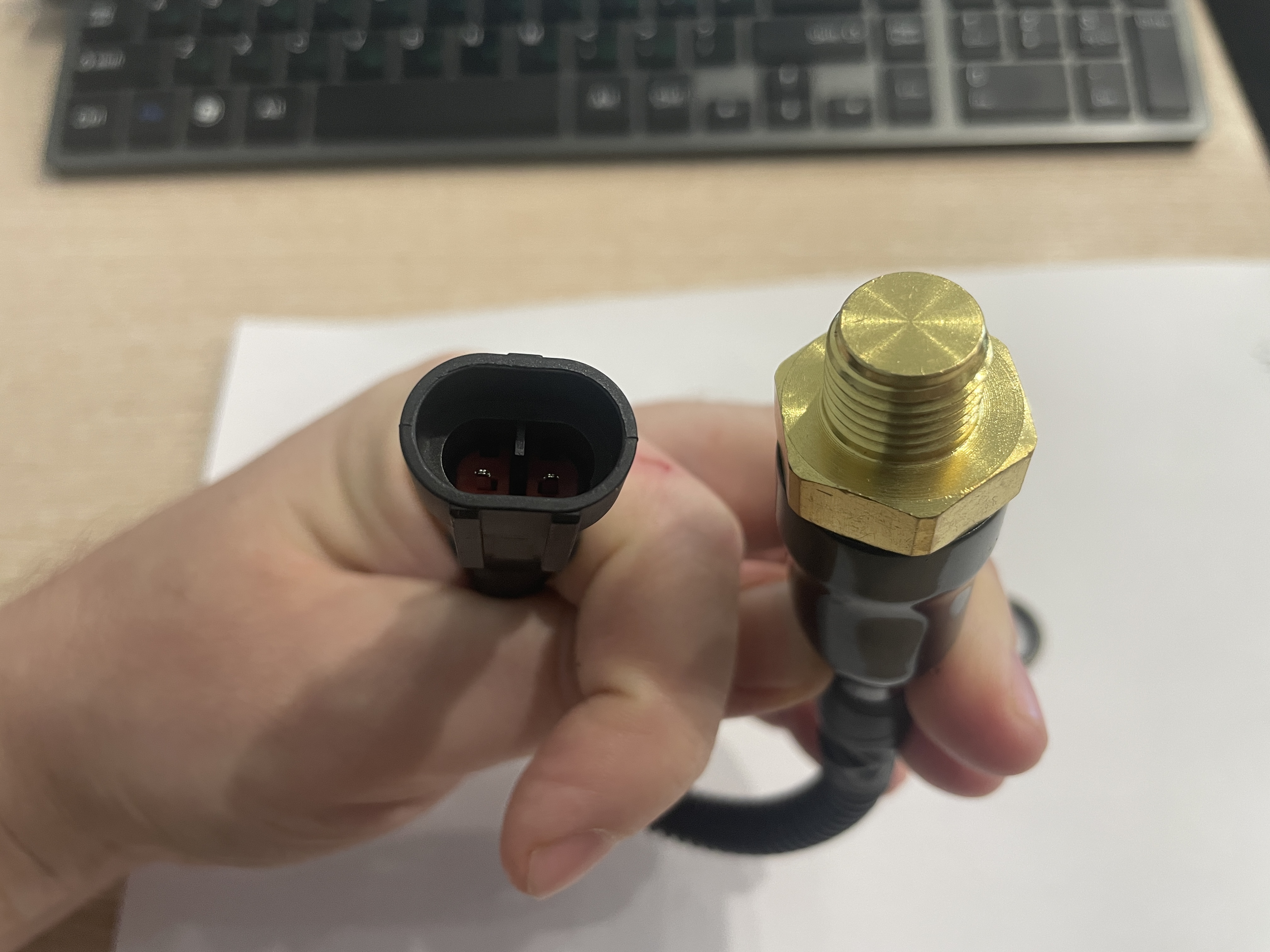

• Разъем: Тип Packard Electric или аналогичный герметичный разъем.

3. Каталожные номера

• Основной номер (ТЗА): 24602-A
• Номер аналога (Китай/Запчасти общего назначения): 24602-A, 24602A, X8.160.02.
• Применяемость как запчасти двигателя: Часто используется как датчик температуры гидравлики, но конструктивно идентичен датчикам температуры ОЖ или масла ДВС для двигателей Weichai WP10/WD615, устанавливаемых на эти миксеры.

4. Применяемость Данный датчик является универсальным элементом контроля температурных режимов:

• Автобетоносмесители (АБС): Шасси КАМАЗ (53229, 65115, 6520), Howo, Shaanxi (Shacman), Dongfeng с надстройками Tigarbo, TZA, Тигарбо .
• Спецтехника: Автокраны, автовышки, буровые установки, где требуется контроль температуры гидравлического бака.
• Грузовики: Система ABS/EBS грузовиков Sinotruk (HOWO).

5. Признаки неисправности Замена требуется при обнаружении следующих симптомов:

• Зависание стрелки указателя температуры на панели приборов в красной зоне или на нуле.
• Хаотичные скачки показаний температуры («плавающая» температура).
• Постоянно работающий вентилятор теплообменника (кулера) гидравлики независимо от реальной температуры.
• Появление ошибки «High Hydraulic Oil Temp» на дисплее бортового компьютера.
• Физическое разрушение корпуса датчика или окисление контактов разъема.
