Гидромоторная часть редуктора ZF PLM 7/9

Назначение и область применения

Гидромоторная часть (гидравлический привод вращения барабана) — это ключевой узел в составе планетарного редуктора ZF серии PLM, устанавливаемого на автомобильные бетоносмесители (АБС). Узел предназначен для преобразования энергии потока гидравлической жидкости во вращательное движение выходного вала редуктора. Это обеспечивает непрерывное перемешивание бетонной смеси при транспортировке к месту строительства, а также позволяет осуществлять быструю выгрузку раствора.

Технические характеристики изделия

• Тип узла: Аксиально-поршневой гидромотор интегрированный в планетарный редуктор.
• Рабочий объем: Варьируется в зависимости от модификации (PLM-7 или PLM-9), ориентировочно составляет от 160 до 250 см³/об.
• Номинальное давление: До 35–40 МПа.
• Максимальный крутящий момент: Зависит от модели редуктора (например, PLM-9 выдает значительно больший момент для миксеров объемом 9–12 м³).
• Частота вращения барабана:
  • Режим перемешивания: 0–15 об/мин.
  • Режим выгрузки: 0–18 об/мин.
• Конструкция: Состоит из качающего узла (блока цилиндров с поршнями), распределительной шайбы и шлицевого вала, который входит в зацепление с солнечной шестерней планетарной передачи .

Каталожные номера и идентификация Поскольку гидромотор является частью неразборного (или частично разборного) агрегата, запчасти заказываются по специфическим узлам:

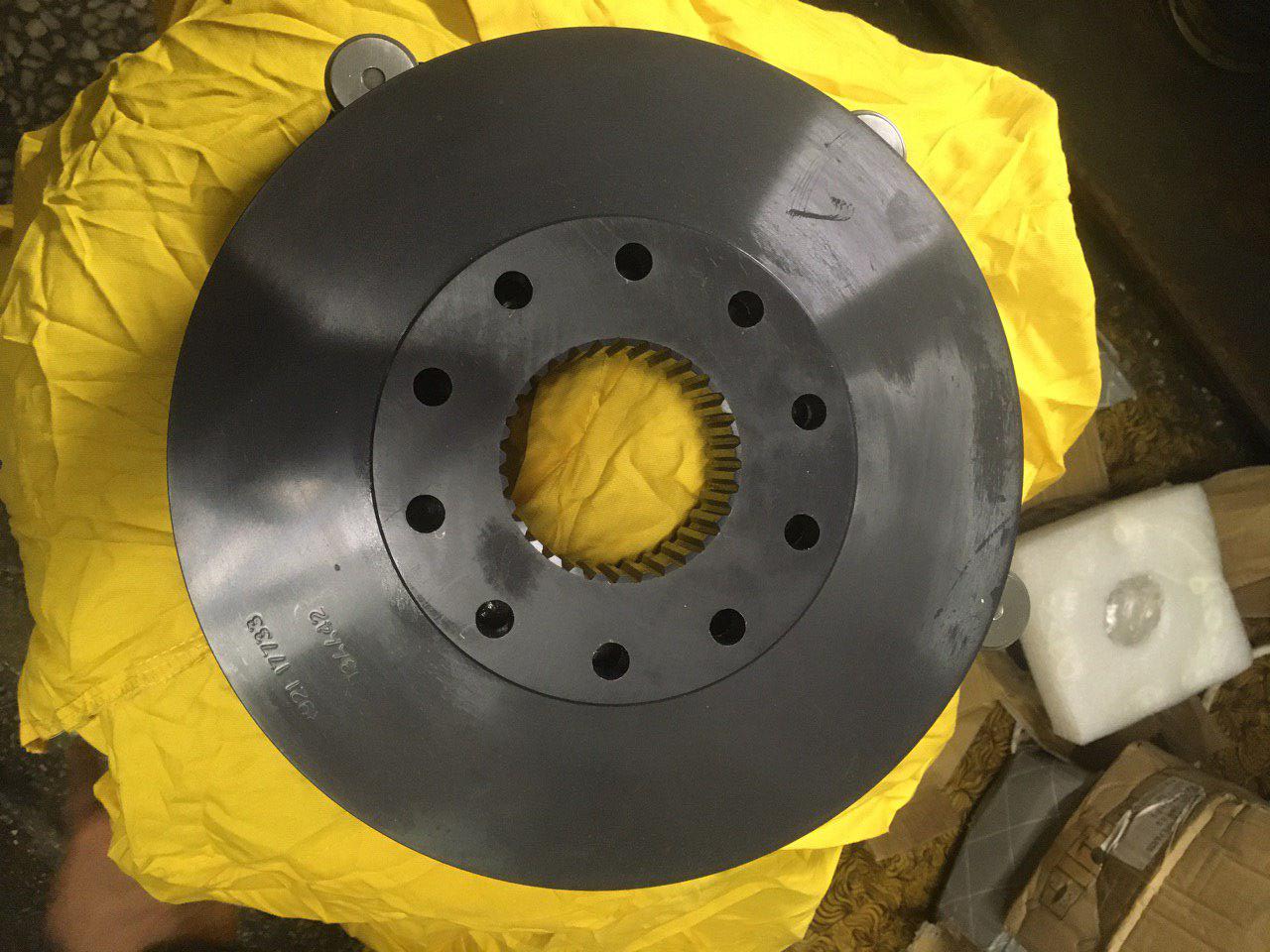

• Роторная часть (качающий узел): 0501 317 874 H.
• Статорная часть (распределитель / эвольвента): 0501 314 929 H.
• Полный узел в сборе (редуктор + мотор): Серия ZF PLM 7 (для смесителей 7–8 м³) и ZF PLM 9 (для смесителей 9–12 м³).
• Код ТН ВЭД ЕАЭС: 8483 40 290 0 (Зубчатые передачи прочие; коробки передач и прочие переключатели скоростей).

Применяемость

Данный гидромоторный узел применяется исключительно в связке с планетарными редукторами ZF:

• Редукторы: ZF PLM-7, ZF PLM-9, ZF PSH-2.
• Базовые шасси автобетоносмесителей: КАМАЗ (модели 6520, 6540, 53229), МАЗ, HOWO, Shacman, FAW, Daewoo Novus.
• Производители надстроек: Tigarbo, Liebherr, Cifa (на базе указанных редукторов), KYB, Строймаш.
• Объем барабана: От 6 до 12 кубических метров.

Особенности эксплуатации и преимущества

1. Высокий КПД: Использование оригинального блока цилиндров ZF минимизирует внутренние утечки масла, что снижает нагрузку на гидронасос грузовика (NPH, OMFB или Sunfab).
2. Надежность: Усиленная конструкция подшипниковых узлов выдерживает радиальные нагрузки от веса тяжелого бетонного барабана.
3. Ремонтопригодность: Замена именно роторной части (0501 317 874 H) позволяет восстановить производительность без покупки дорогостоящего редуктора в сборе.

Условия поставки и гарантия

• Наличие: Товар поддерживается на складе VMIG76, отгрузка осуществляется сразу после оплаты.
• Гарантия: Гарантия на отсутствие заводского брака внутренних каналов и уплотнений.
• Логистика: Бесплатная доставка до терминалов транспортных компаний («Деловые Линии», СДЭК, ПЭК, КИТ, Байкал Сервис) по всей России и СНГ. Доставка по городам присутствия филиалов продавца (Санкт-Петербург, Дзержинск, Грозный, Туймазы, Краснодар, Нижний Новгород) бесплатна.
• Оплата: Для физических лиц доступны наличные, перевод на карту СберБанка, Western Union, Золотая Корона. Для юридических лиц — безналичный расчет с предоставлением полного пакета документов (счет, УПД, договор).
