Система нивелирования Vogele 2431211

Назначение и область применения

Система нивелирования — это электронно-гидравлический комплекс, предназначенный для автоматического поддержания заданного высотного профиля и поперечного уклона асфальтобетонного покрытия. Она исключает человеческий фактор («человеческий глаз») при укладке дорожного полотна, обеспечивая идеальную ровность согласно проекту. Система устанавливается на асфальтоукладчики любых марок (Vögele, Hamm, Bomag, XCMG) как в заводской комплектации, так и в качестве дооснащения.

Комплектация системы (базовый набор 3-точечного сканирования)

• Блок управления (Контроллер): «Мозг» системы, обрабатывающий данные с датчиков и управляющий гидравликой подъема/опускания плиты через электромагнитные клапаны.
• Пульт оператора: Цветной дисплей в кабине машиниста для ввода проектных значений (высота, уклон, радиусы).

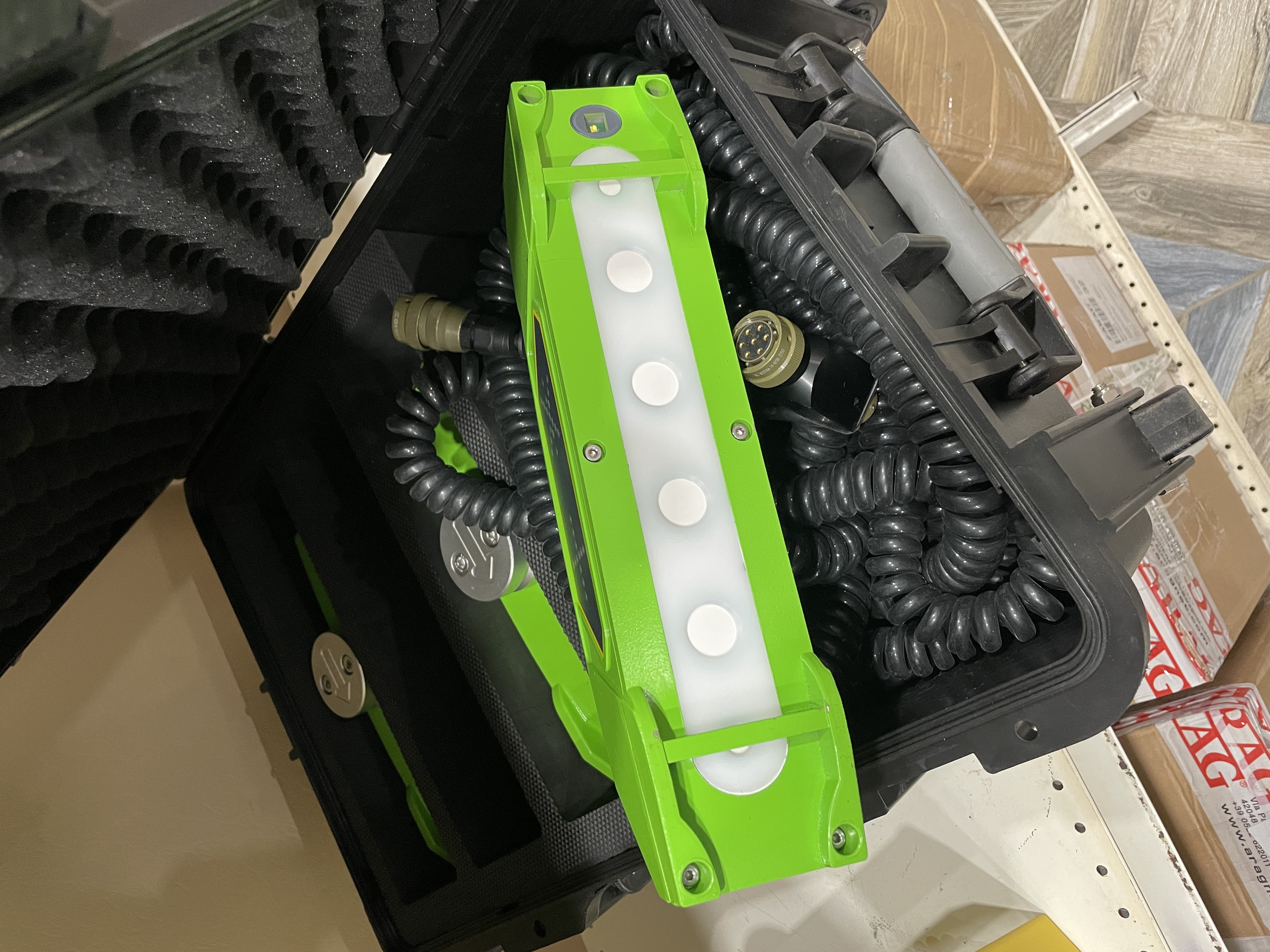

• Ультразвуковые датчики (Ski Sensors): Обычно комплект из 2 или 3 штук. Сканируют струну или существующую поверхность впереди машины.
• Механическая лыжа (Beam/Ski): Алюминиевая балка длиной от 2 до 13 метров, на которой закреплены ультразвуковые датчики.
• Датчик поворота (Rota-Sonic / Gyro): Устанавливается на плиту для контроля угла поворота относительно оси движения.

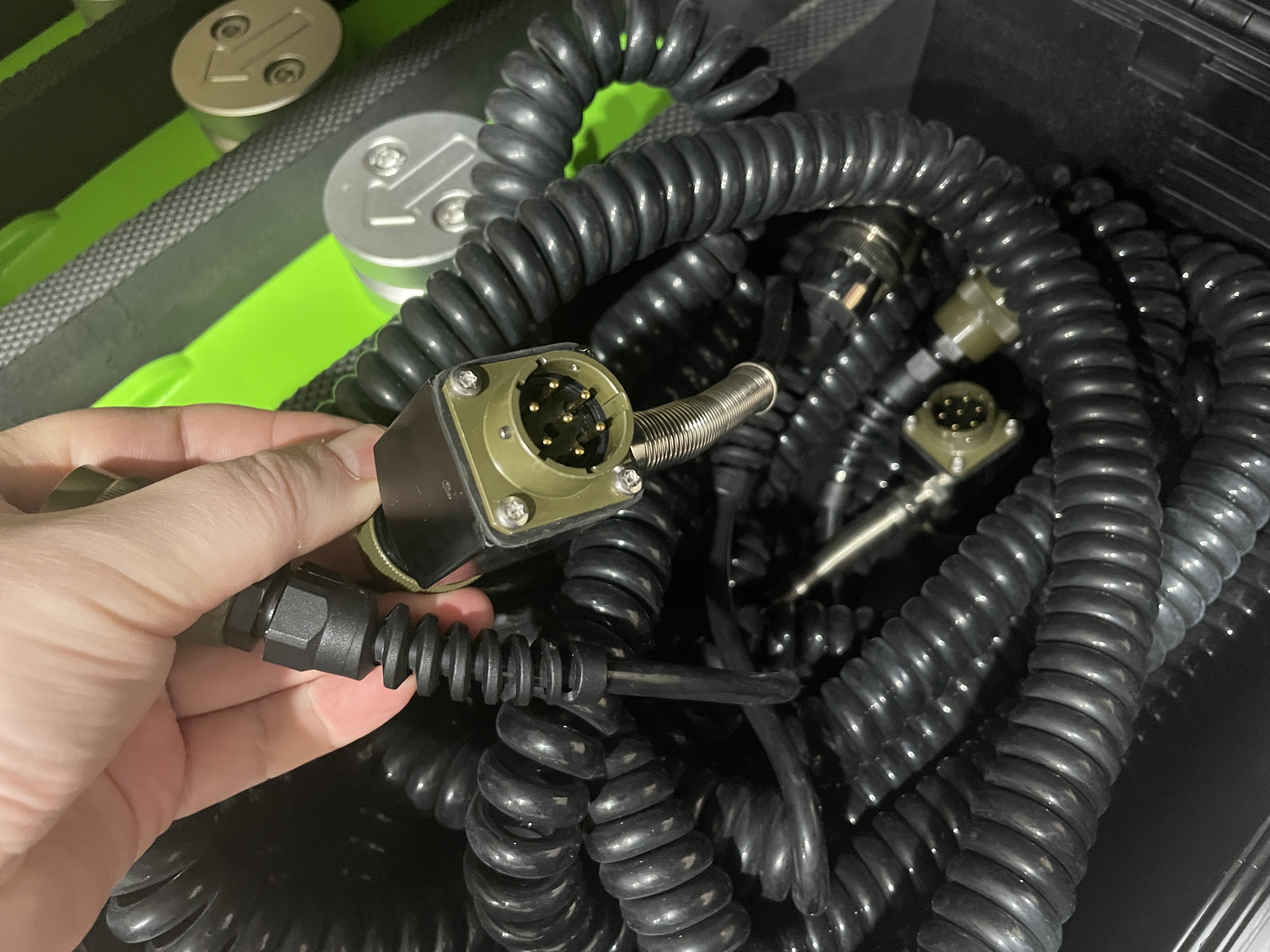

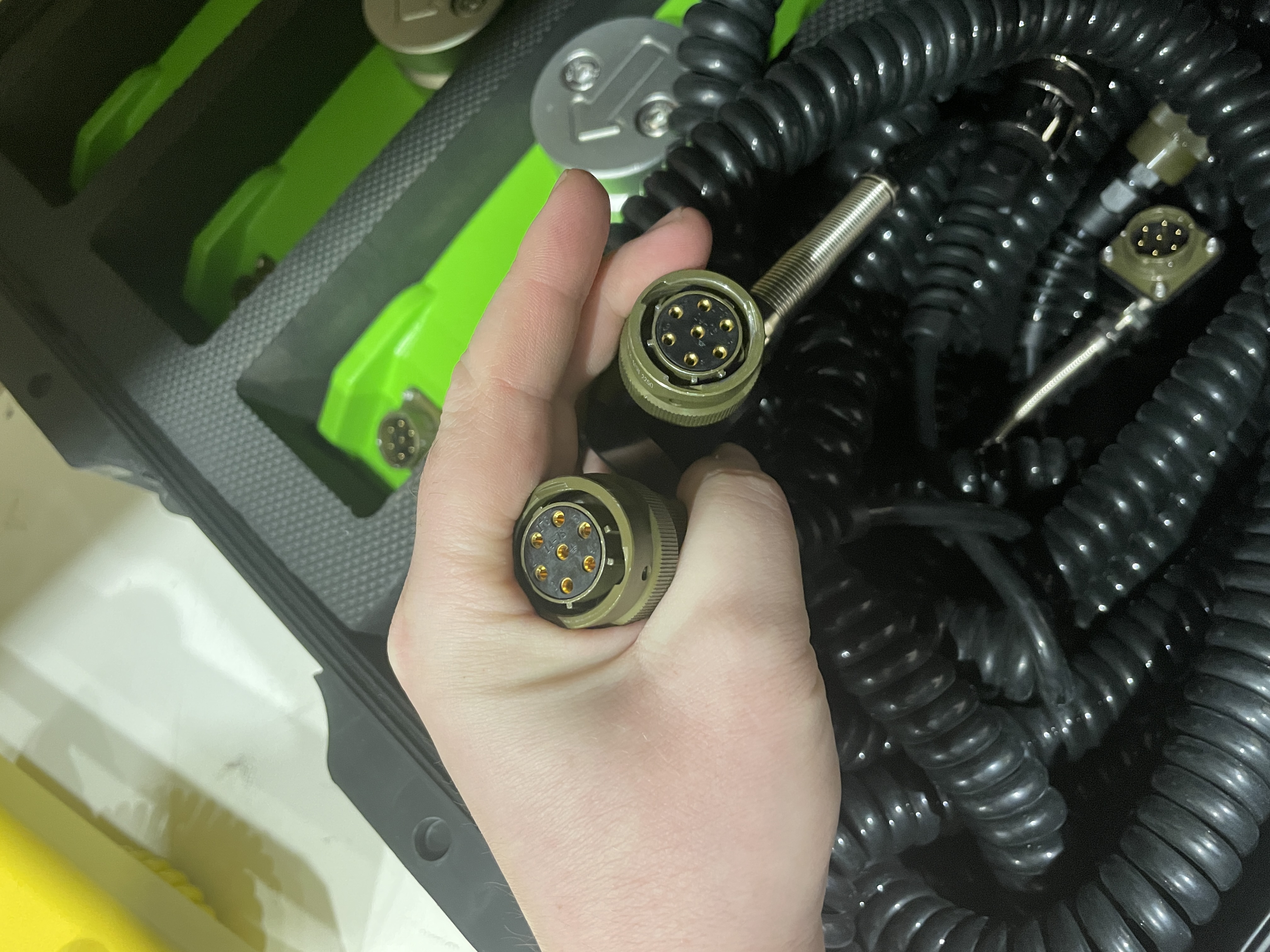

• Монтажный набор: Кронштейны, жгуты проводов (часто бронированные), разъемы AMP/Tuchel, гидрораспределители пропорционального типа.

Каталожные номера компонентов

Поскольку система собирается под конкретную машину, единого артикула нет, но используются стандартные компоненты:

• Контроллеры: MOBA Matic I, II, III; Vögele Level Pro.
• Датчики высоты: MOBA Big Sonic Ski, Ergson USS-03.
• Кабели питания: R9021..., специализированные шлейфы экранированные.
• Клапаны: Пропорциональные соленоиды Bosch Rexroth серии WDFA или аналоги.

Применяемость по типам техники

• Асфальтоукладчики: Любые модели шириной укладки от 2.5 до 12 метров.
• Грунтовые катки: Для систем 3D-контроля уплотнения (Compaction Control).
• Фрезы: Для контроля глубины снятия старого асфальта.

Особенности конструкции и преимущества

1. Точность: Обеспечивает отклонение поверхности не более 2–3 мм на 4-метровой рейке, что соответствует высшим категориям качества дорог.
2. Экономия материала: Исключает перерасход дорогостоящей смеси за счет точного соблюдения толщины слоя.
3. Универсальность: Возможность работы как со струной (Stringline), так и без нее (используя цифровой мат или датчик плиты).

Условия поставки и гарантия

• Наличие: Товар поддерживается на складе VMIG76.
• Гарантия: Гарантия соответствия оригинальным параметрам точности.
• Логистика: Бесплатная доставка до терминалов транспортных компаний во всех регионах России и СНГ. Доставка по городам присутствия филиалов продавца бесплатна.
• Оплата: Для физических лиц доступны наличные, перевод на карту СберБанка. Для юридических лиц — безналичный расчет с предоставлением полного пакета документов (счет, УПД, договор).
